PLC顺序功能图的梯形图编程技术方法

来源:艾特贸易2017-06-04

简介在 STEP 7-Micro/Win 环境下,顺序功能图既可以用步进指令进行编程,也可以用梯形图编程。梯形图编程是一种通用的编程方法,适用于各种厂家各种型号的 PLC ,是 PLC 工程技术人员必须掌

    STEP 7-Micro/Win环境下,顺序功能图既可以用步进指令进行编程,也可以用梯形图编程。梯形图编程是一种通用的编程方法,适用于各种厂家各种型号的PLC,是PLC工程技术人员必须掌握的编程方法。    (1)简单流程的编程    以图4-5所示的简单流程为例,顺序功能图的每一步用梯形图编程时都需要用2个程序段来表示,第1个程序段实现从当前步到下一步的转换,第2个程序段实现转换以后的步的功能(命令)。一般用一系列的位存储器(如M0.0M0.1…)分别表示顺序功能图的各步。要实现步的转换,就要用当前步及其转换条件的逻辑输出去置位下一步,同时复位当前步,对应的梯形图如图4-6所示。
简单流程示例
    4-5    简单流程示例

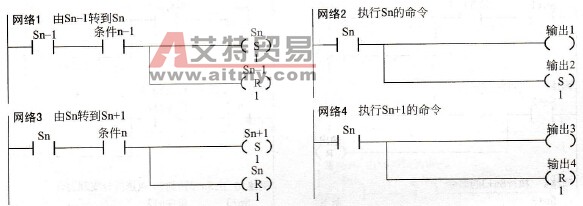

简单流程的梯形图示例
    4-6    简单流程的梯形图示例    步的输出逻辑部分可根据设备工艺要求采用一般的输出指令(如输出1、输出3)或保持性的置位指令(如输出2)及复位指令(如输出4)。    (2)选择分支流程的编程    以图4-7所示的选择分支流程为例,用分支前的最后一步(Sn-1)及其转换条件(条件n-1)的逻辑输出置位2个分支中其中一个分支的第一步(SnSn+2),并对分支前的最后一步(Sn-1)复位;其中一个选择分支的最后一步(Sn+1Sn+3)及其转换条件(条件n+1或条件n+3)的逻辑输出置位汇合后的第一步(Sn+4),并对相应分支的最后一步(Sn+1Sn+3)复位,对应的梯形图如图4-8所示。
选择分支流程示例

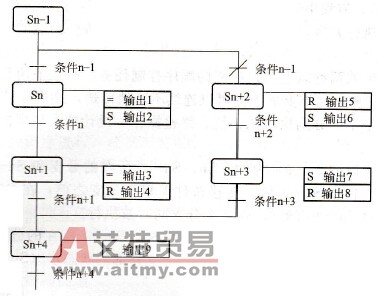

    4-7    选择分支流程示例

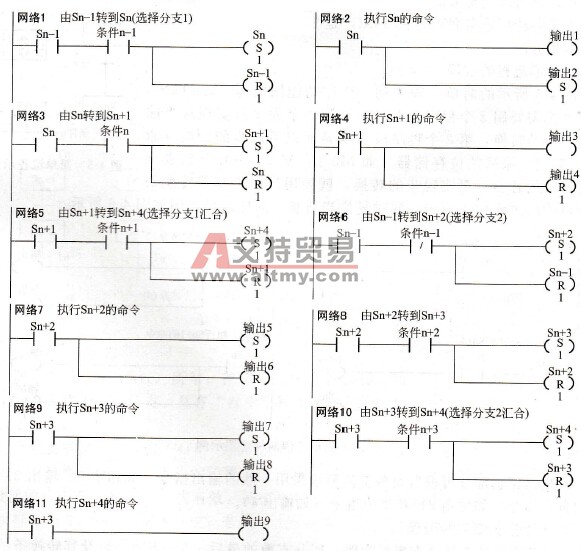

选择分支流程的梯形图示例
    4-8    选择分支流程的梯形图示例    (3)并进分支流程的编程    以图4-9所示的并进分支流程为例,用分支前的最后一步(Sn-1)及其转换条件(条件n-1)的逻辑输出同时置位各并迸分支的第一步(SnSn+2),并对分支前的最后一步(Sn-1)复位;用各并进分支的最后一步(Sn+1Sn+3)及其转换条件(条件n+2)的逻辑输出置位并进分支汇合后的第一步(Sn+4),并对各分支的最后一步(Sn+1Sn+3)复位,对应的梯形图如图4-10所示。
并进分支流程示例

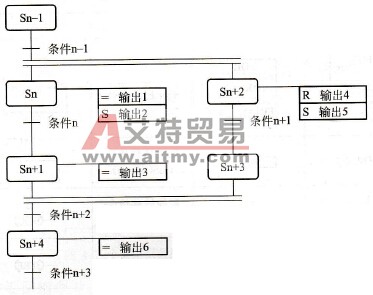

    4-9    并进分支流程示例
