S7-200 PLC的NETR/NETW指令

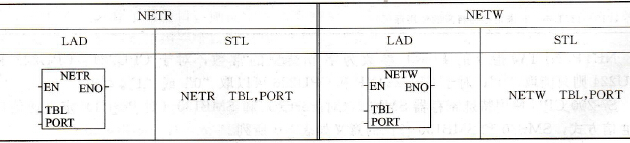

    S7-200 CPU之间的PPI网络通信只需要两条简单的指令，它们是NETR（网络读）和NETW（网络写）指令。在网络读写通信中，只有主站需要调用NETR/NETW指令，从站只需编程处理数据缓冲区（取用或准备数据）。    LAD及STL语言形式的NETR/NETW指令如表5-4所列。    表5-4    NETR/NETW指令

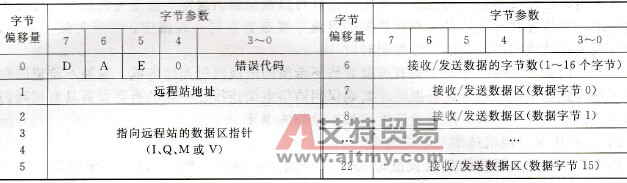

    NETR（网络读）指令初始化一个读的通信操作，根据指令中对“TBL”（表）的定义，通过指定的“PORT”（端口）从远程设备的通信缓冲区读数据。NETR指令最多可以从远程站点读取16个字节的信息。    NETW（网络写）指令初始化一个写的通信操作，根据指令中对“TBL”（表）的定义，通过指定的“PORT”（端口）向远程设备的通信缓冲区写数据。NETW指令最多可以向远程站点写入16个字节的信息。    NETR/NETW指令的TBL参数为字节类型，可以是VB、MB、*VD、*LD或*AC，TBL参数的意义如表5-5所列：    表5-5    NETR/NETW指令的TBL参数

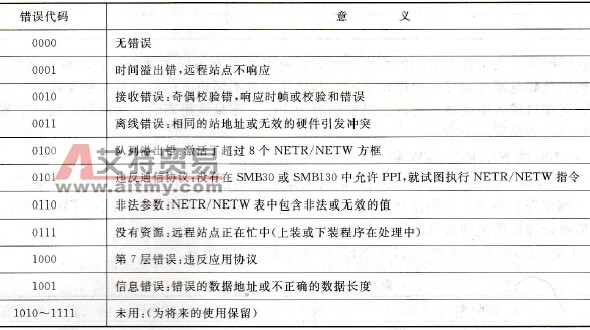

    表中首字节中各标志位的意义如下。    ·“D”——完成（操作已完成）。0：未完成；1：完成。    ·“A”——有效（操作已被排队）。0：无效；1：有效。    ·“E”——错误。0：无错误；1：错误。错误代码的意义如表5-6所列。    表5-6    TBL参数中错误代码的意义

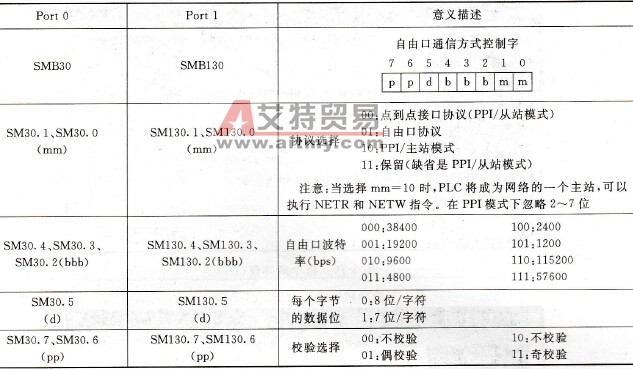

    NETR/NETW指令的PORT参数为字节类型的常数，对于CPU221、CPU222和CPU224则只能取“0”；对于CPU224XP和CPU226可以取“0”或“1”。    S7-200 CPU使用特殊寄存器SMB30（对Port 0）和SMB130（对Port 1）定义通信口的通信方式，SMB30和SMB130各位的意义如表5-7所列。    表5-7    SMB30和SMB130各位的意义
    注意：S7-200系统规定，在程序中可以使用任意多条网络读写指令，但是在同一时间最多只能有8条网络读写指令被激活。例如，在所给的S7-200 CPU中，可以有4条网络读指令和4条网络写指令，或者2条网络读指令和6条网络写指令在同一时间被激活。
