CP1H系列PLC输出单元的工作原理

    (1)继电器型输出单元。我们以CP1H- XA40DR-A继电器型输出单元为例，其内部电路结构如图1-27所示。点画线框内为单元内部电路。接线端子与负载连接示意图如图1-28所示。当PLC向该单元某路输出接通信号时，输出继电器线圈接通，同时发光二极管导通，使单元面板上的指示灯亮，输出继电器的触点闭合使外部负载回路接通，L为用户所接负载。

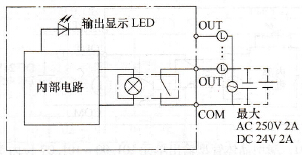

    图1-27    继电器型输出单元内部电路结构

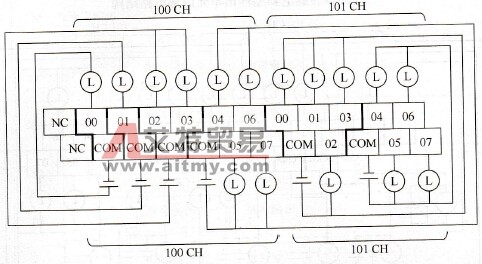

    图1-28    继电器型输出端子接线示意图    需注意的是，输出继电器触点只为负载回路接通提供可能，但不能提供负载工作电源，因此需要为每一路负载配置工作电源，图1-28中将AC 250V或DC 24V电源与负载串联接至输出端子和公共端( COM)之间，电源极性可根据负载要求决定方向。    继电器输出单元的负载电压范围宽，导通压降小，承受瞬时过电压和过电流的能力较强，但是动作速度慢，使用寿命受内部继电器寿命（动作次数）限制。    如果系统输出量的变化不是很频繁，建议优先选用继电器型的输出单元。    (2)晶体管型输出单元漏型晶体管型输出单元以CP1H- XA40DT-D为例，其电路结构如图1-29和图1-30所示，点画线框内为单元内部电路。接线端子与负载连接如图1-31所示。源型晶体管型输出单元以CP1H- XA40DT1-D为例，其电路结构如图1-32和图1-33所示，点画线框内为单元内部电路。接线端子与负载连接如图1-34所示。

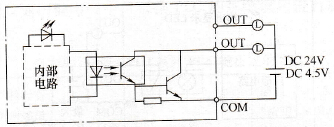

    图1-29    漏型晶体管型输出单元100.00~ 100. 07位内部电路

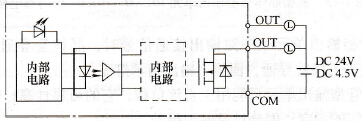

    图1-30    漏型晶体管型输出单元101. 00~ 101. 07位内部电路

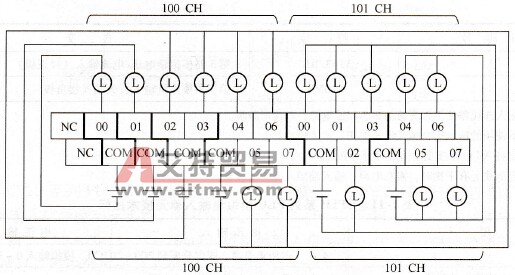

    图1-31    漏型晶体管型输出端子接线示意图

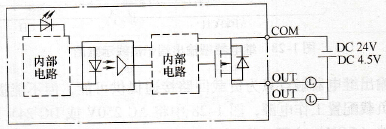

    图1-32    源型晶体管型输出单元100. 00~ 100. 07位内部电路

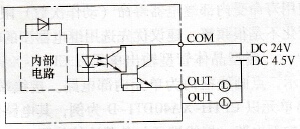

    图1-33    源型晶体管型输出单元101. 00~ 101. 07位内部电路
    图1-34    源型晶体管型输出端子接线示意图    当PLC向晶体管型输出单元某一路输出接通信号时，晶体管导通，使负载回路接通，同时PLC输出还使发光二极管导通，面板上输出指示灯亮。    一般来说，晶体管型输出单元只能用于直流负载，它的可靠性高，响应速度快，使用寿命长，适合于频繁动作的场合；但是过载能力稍差。    总之，在选择开关量输出模块时，应注意负载电压的种类和大小、工作频率和负载的类型（电阻性负载、电感性负载、机械性负载或白炽灯）。除了每一点的输出电流外，还应注意每一组的最大输出电流。
