CP1H系列PLC的4→16/8→256译码指令MLPX/@ MLPX(076)

    译码指令MLPX/@ MLPX根据转换类型可以实现4→16译码或8→256译码。    4→16译码是将源通道值（最多4个十六进制数）视作位置编号（0～15的十进制数），将目标通道中与该编号对应的位置为“1”，其他位置为“0”。    8→256译码是将源通道的高字节或低字节值（2位十六进制数）分别视作位置编号（0～255的十进制数），通过设定的转换数决定将目标通道中与该编号对应的位置为“1”，其他位置为“0”。    MLPX/@ MLPX指令的应用见例2-38。    【例2-38】图2-69中使用了@MLPX指令。    图2-69中，译码指令的源通道号为W0（内容为78F5），H0是结果通道的首通道号。控制字C= #0013，表明要对源通道中的两个数字进行译码，从源通道的第3位数字开始译码，译码的顺序为，第3位一第0位。对两个数字译码的结果需要两个通道来存放，本例中结果通道是H0和H1。    译码的原理是：源通道的第3位数字是0111，译码为十进制数的7，则以7为位号，将结果首通道H0中的bit07置为1；源通道的第0位数字是0101，译码为十进制数的5，则以5为位号，将H1的bit05置为1。图2-69c是转换后源通道与结果通道的内容。

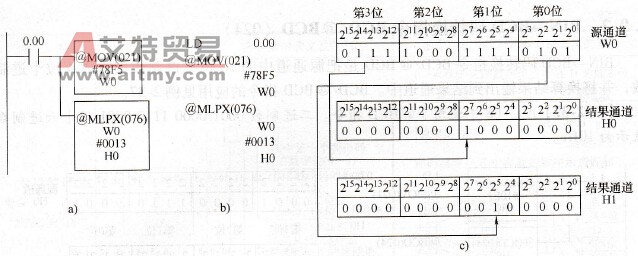

    图2-69    @MLPX指令应用示例    a)梯形图b）语句表c）转换结果    应注意的是，本例中，如果控制字C= #0023，即对3个数字进行译码的话，第3个被译码的数字是源通道的第1位数字，即紧挨着前一个被译码的数字位，第3个译码结果应该存放在下一个结果通道H2中，即紧挨着存放前一个译码结果的通道，依此类推。
