PLC控制变频调速正、反转电路工作原理是什么？

    如图7-34所示，按钮SB1和SB2用于控制变频器接通与切断电源，三位旋钮开关SA2用于决定电动机的正、反转运行或停止，X4接受变频器的跳闸信号。

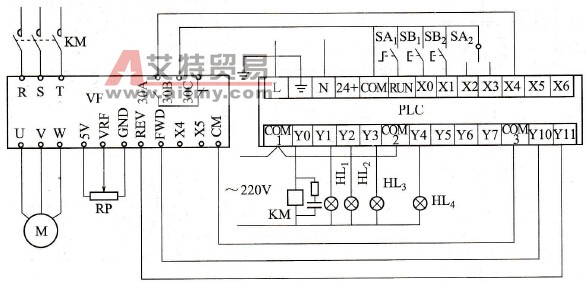

    图7-34    PLC控制变频的正、反转控制电路    在输出侧，Y0与接触器KM相接，其动作接受X0 (SB1)和X1 (SB2)的控制，Y1、Y2、Y3、Y4与指示灯HL1、HL2、HL3、HL4相接，分别指示变频器通电、正转运行、反转运行及变频器故障，Y10与变频器的正转端FWD相接，Y11与变频器的反转端REV相接。    输入信号与输出信号之间的逻辑关系如梯形图7-35所示。其工作过程是按下SB1，输入继电器X0得到信号并动作，输出继电器Y0动作并保持，接触器KM动作，变频器接通电源。Y0动作后，Y1动作，指示灯HL1亮。将SA2旋至“正转”位，X2得到信号并动作，输出继电器Y10动作，变频器的FWD接通，电动机正转启动并运行。同时，Y2也动作，正转指示灯HL2亮。如SA2旋至“反转”位，X3得到信号并动作，输出继电器Y11动作，变频器的REV接通，电动机反转启动并运行。同时Y3也动作，反转指示灯HL3亮。
    图7-35    PLC正、反转控制梯形图    当电动机正转或反转时，X2或X3的常闭触点断开，使SB2 (X1)不起作用，于是防止了变频器在电动机运行的情况下被切断电源。    将SA2旋至中间位，则电动机停机，X2、X3的常闭触点均闭合。如再按SB2，则X1得到信号，使Y0复位，KM断电并复位，变频器脱离电源。    电动机在运行时，如变频器因发生故障而跳闸，则X4得到信号，一方面使Y0复位，变频器切断电源，同时Y4动作，指示灯HL4亮。
