CP1H系列PLC CX-Programmer编程软件程序的编写

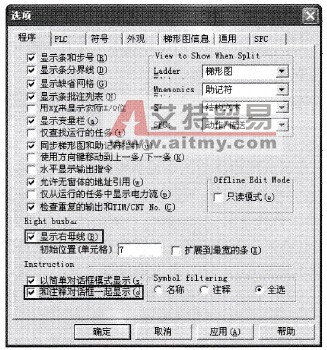

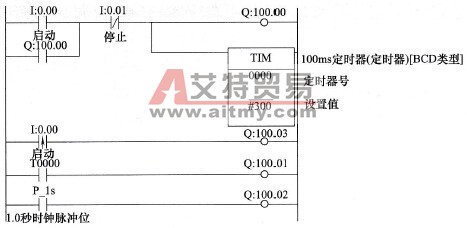

    下面以编写如图4-9所示的梯形图为例来说明程序的编写方法。    ①输入常开触点。单击工具栏上的“”按钮，鼠标旁出现并跟随着一个常开触点符号，将符号移到放置处单击，弹出如图4-10 (a)所示的新接点对话框，操作快捷键“C”（即按下键盘上的C键）也会弹出该对话框，在该对话框输入触点的编号“0. 00”后单击确定，也可直接回车，会弹出如图4-10 (b)所示的编辑注释对话框，输入触点注释文字“启动”，回车后即在软件的编程区输入一个编号为“I：0.00”的常开触点，同时光标自动后移，如图4-10 (c)所示，其中“I：”部分为系统自动增加。    输入元件时，如果不希望编辑注释对话框出现，可执行菜单命令“工具→选项”，会出现如图4-11所示的选项对话框，将“程序”选项卡中的“和注释对话框一起显示”项前的复选框中的勾去掉。在该对话框中，如果将“显示右母线”前的勾去掉，梯形图将不显示右母线。
    图4-9    待编写的梯形图

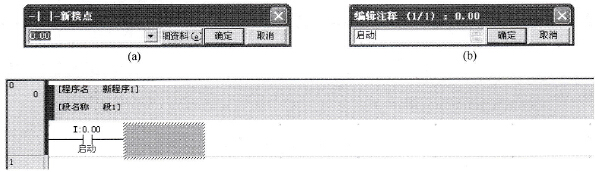

    图4-10    输入常开触点
    图4-11    设置编辑注释对话框和右母线的显示／隐藏    ②输入常闭触点。单击工具栏上的“”按钮，或操作快捷键“／”，弹出如图4 12(a)所示的新常闭接点对话框，输入触点的编号“0.01”，回车后又弹出如图4-12 (b)所示的编辑注释对话框，输入触点注释文字“停止”，回车后即输入一个编号为“I：0.01”的常闭触点。

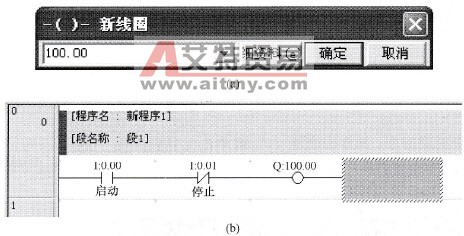

    图4-12    输入常闭触点    ③输入线圈。单击工具栏上的“”按钮，或操作快捷键“O”，弹出如图4-13 (a)所示的新线圈对话框，输入触点的编号“100. 00”，回车后出现编辑注释对话框，这里不填写注释，回车后即输入一个编号为“Q: 100. 00”的线圈，如图4-13 (b)所示。

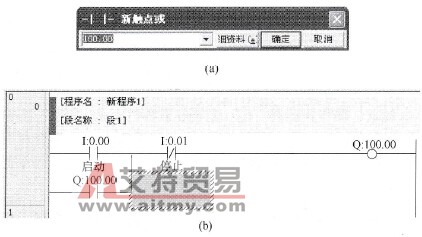

    图4-13    输入线圈    ④输入并联触点。当光标处于线圈右方时，回车后光标会另起一行，并处于行首位置。单击工具栏上的“”按钮，或操作快捷键“W”，弹出如图4-14 (a)所示的新触点或对话框，输入触点的编号“100. 00”，回车后出现编辑注释对话框，这里不填写注释，回车后即输入一个编号为“Q: 100. 00”的常开并联触点，如图4-14 (b)所示。

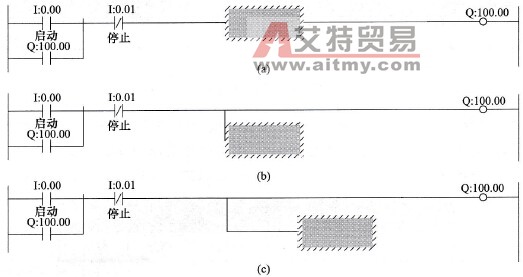

    图4-14    输入并联触点    ⑤输入分支线。将光标定位在需连接分支线处，如图4-15 (a)所示，然后操作快捷键“Ctrl+↓”，划出一根下分支线，同时光标下沉如图4-15 (b)所示，使用工具栏上的“”键也可划出下分支线，操作快捷键“Ctrl+→”，划出右向分支线，如图4-15 (c)所示。在图4-15 (c)中，如果操作快捷键“Ctrl+←”，则会删除光标左方已有的直线。

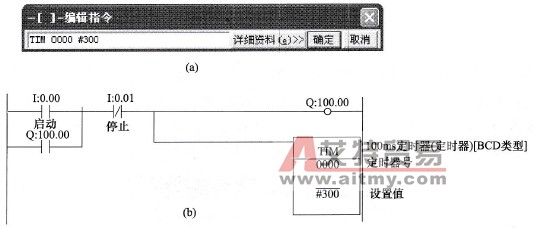

    图4-15    输入分支线    ⑥输入定时器指令。操作快捷键“I”或单击工具栏上的“”按钮，弹出如图4-16(a)所示的编辑指令对话框，输入指令“TIM 0000#300”，两次回车后后即输入一个定时器指令，如图4-16 (b)所示。

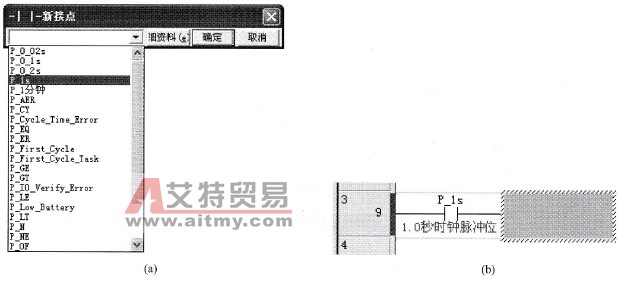

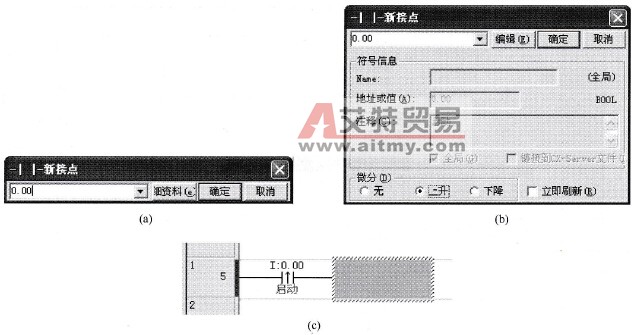

    图4-16    输入定时器指令    ⑦输入上升沿触点。操作快捷键“c”或单击工具栏上的“”按钮，弹出如图4-17(a)所示的新接点对话框，输入触点的编号“0.00”，再单击“详细资料”接钮，对话框出现详细信息，如图4-17 (b)所示，在微分栏选中“上升”项，然后回车即输入一个上升沿触点，如图4-17 (c)所示。    ⑧输入时钟脉冲触点。操作快捷键“C”工具栏上的“”按钮，弹出如图4-18 (a)所示的新接点对话框，单击输入框右边的“”按钮，弹出下拉列表，从中选择P_1s，回车后即输入一个1s时钟脉冲触点，如图4-18 (b)所示。
    图4-17    输入上升沿触点
    图4-18    输入时钟脉冲触点
