PC与FX系列PLC通信中PC通信程序的编写

    编写PC的通信程序可采用汇编语言编写，或采用各种高级语言编写，或采用工控组态软件，或直接采用PLC厂家的通信软件（如三菱的MELSE MEDOC等）。    下面利用VB6.0以一个简单的例子来说明编写通信程序的要点。假设PC要求从PLC中读入从D123开始的4个字节的数据(D123、D124)，其传输应答过程及报文如图7 15所示。

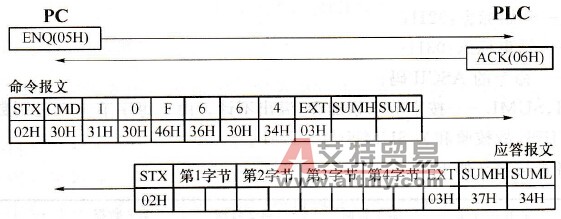

    图7-15    传输应答过程及命令报文    命令报文中10F6H为D123的地址，04H表示要读入4个字节的数据。校验和SUM=30H+31H+30H+46H+36H+30H+34H+03H=174H，溢出部分不计，故SUMH=7，SUAIL=4，相应的ASCII码为“37H”，“34H”。应答报文中4个字节的十六进制数，其相应的ASCII码为8个字节，故应答报文长度为12个字节。    根据PC与FX系列PLC的传输应答过程，利用VB的MSComm控件可以编写如下通信程序实现PC与FX系列PLC之间的串行通信，以完成数据的读取。MSComm控件可以采用轮询或事件驱动的方法从端口获取数据。在这个例子中使用了轮询方法。    (1)通信口初始化    Private Sub Initialize()    MSComml. CommPort =1    MSComml.Settings="9600,E,7,1"    MSComml. InBufferSize= 1024    MSComml. OutBuffersize = 1024    MSComml.InputLen = 0    MSComml.InputMode = comInputText    MSComml. Handshaking= comNone    MSComml.PortOpen = True    End Sub    (2)请求通信与确认    Private Function MakeHandsaking()As Boolean    Dim InPackage As String    MSComml. OutBufferCount = 0    MSComml. InBufferCount = 0    MSComml, OutPut= Chr(&H5)    Do    DoEvents    Loop Until MSComml.InBufferCount = 1    InPackage  = MSComml.lnput    If InPackage=Chr(&H6) Then    MakeHandShaking = True    Else    MakeHandshaking=False    End If    End Function    (3)发送命令报文    Private Sub Sendframe()    Dim Outstring As String    MSComml. OutBufferCount = 0    MSComml. InBufferCount= 0    Outstrin=Chr( &H2)+"on"+"10F604"+ Chr( &H3)+"74"    MSComml. Output = Outstring    End Sub    Private Sub Receiveframe()    Dim Instring As String    Do    DoEvents    Loop Until MSComml.InBufferCount = 12    InString = MSComml.lnpult    End Sub
