PLC控制变频调速恒压供水原理图

    (1)变频器的选用。选用ABB公司的ACS500系列变频器，此系列变频器能充分利用变频器内部CPU的资源，实现了变频器与控制部分的一体化结构，内部具有PID调节功能，在一定条件下能自动切换。    (2)控制方式。选用西门子公司S7系列可编程控制器控制，PLC控制变频器调速，可以十分灵活地实现各项功能。水泵的控制方式为变频器一拖三的控制方式，其控制原理如图5-24所示。

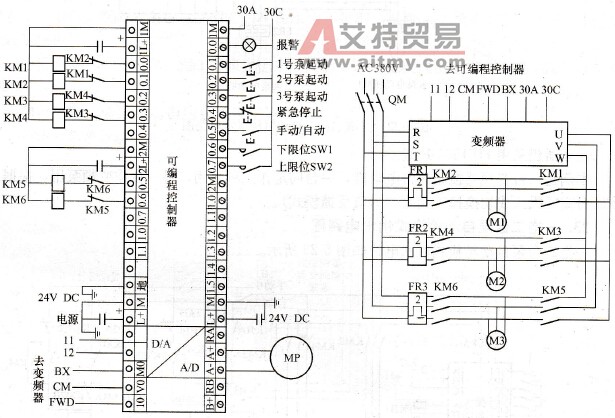

    图5-24    PLC控制变频调速恒压供水原理图    (3)工作原理。    1)为防止水池缺水，水泵因空转而受到损害，设计水池低、高水位开关SW1、SW2。当水位低于标定低水位时，此信号输入PLC，变频器停止工作；当水位高于上限位开关SW2时，信号输入PLC，发出报警。    2) MP是远传压力表，PLC从远传表上取出反馈信号，然后输入变频器内部的PID调节器，PID设立目标值，目标值是用户要求的压力对应值，此值可以根据现场的用水量进行修改。工作时反馈值将随时与目标值比较，并按照预置的P、I、D值调整变频器给定信号，从而调整水泵转速，改变水泵流量，使压力保持恒定。    3)设有手动／自动切换工作方式，在手动工作时3台水泵可以随意起动、停止，给检修带来方便。    4) PLC控制3台水泵的工作原理。首先，1号泵在变频控制的情况下工作：当用水量增大，1号泵满负荷工作，即变频器工作频率达到50Hz时，经过一段时间的延时使KM1断开、KM2吸合，1号泵切换为工频工作。同时变频器的输出频率降到0，然后KM3吸合，2号泵投入运行。当2号泵也满负荷时，KM3断开，KM4吸合又使2号泵切换为工频工作，而3号泵投入变频工作。
