S7-200 PLC字节立即读取和字节立即写入指令

来源:艾特贸易2017-06-05

简介①指令名称:字节立即读取 (MOV_BIR) 和字节立即写入 (MOV_BIW) 。 ②指令的功能:字节立即读取是将输入 IN (作为字节),并将结果写入 OUT 。字节立即写入是将输入 IN (作为字节),并

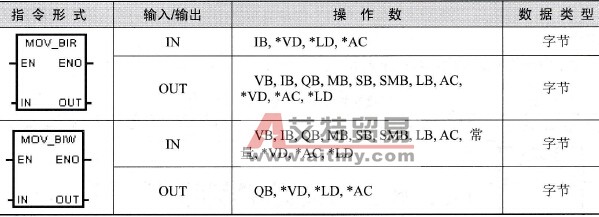

    ①指令名称:字节立即读取(MOV_BIR)和字节立即写入(MOV_BIW)    ②指令的功能:字节立即读取是将输入IN(作为字节),并将结果写入OUT。字节立即写入是将输入IN(作为字节),并将结果写入OUT    ③指令的形式和操作数:见表6-14    6-14    字节立即读取和字节立即写入指令的指令形式和操作数
字节立即读取和字节立即写入指令的指令形式和操作数
    指令说明如下。    PLC在处理输入和输出的时候,是按照扫描成批输入和成批输出的处理方法。输入输出的速度和扫描周期有关。    ②在实际工程中,有部分输入和输出需要优先快速处理,可以使用立即输入和立即输出指令来处理,但是对于扩展单元的输入和输出,这两条指令是不起作用的。    ③字节移动MOV_B和字节立即读取MOV_BIR、字节立即输出MOV_BIW的区别:它们都是移动字节,但是MOV_B在执行时是受扫描周期的影响,而MOV_BIRMOV_BIW和扫描周期无关。下面我们通过一个具体的例子来说明两者在实际执行时的区别。    在图6-10中使用了字节移动指令和立即输出指令,该两条指令的最终执行结果是一致的,所不同的是执行的速度不同。对于立即输出指令,只要接通输入,立即就会有响应输出,不受扫描周期的影响;而对于字节移动指令,当接通输入后,需按运行顺序,受扫描周期影响,运行时间到后才会有输出。实际运行图6-10所示的程序,操作IB0的输入信号,观测QB0QB1的输出是否有区别。

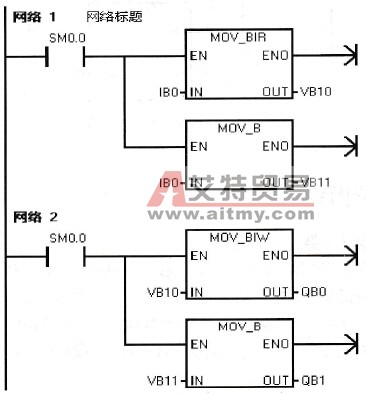

立即输出与移动指令的区别
    6-10    立即输出与移动指令的区别
