用Visual C++实现CPM2系列PLC与计算机的串行通信

    本文艾特贸易网利用可视化语言Visual C++和MScomm控件，实现上位机PC与下位机CPM2系列PLC之间的通信。Visual C++在图形处理和底层通信等方面具有较强的功能，用它来实现底层的通信控制有着更快捷的速度，而且编程也方便。

    用VC++编写API函数通信程序有4个要点，即串口建立及打开、发送数据、接收数据及关闭串口。下面简要介绍上位机的程序设计。

    1．功能要求

   CPM2系列PLC与计算机的串行通信要求：每隔500ms从PLC的DM 1000开始读取4个状态字的内容，送到上位机的数据存储区StatusDats[ 80]。每隔500ms读取一次，可以设置一个时间间隔为500ms的定时器来实现。

    2．设计步骤

    假设PLC的节点号为00，则上位机读取数据的命令格式为：

    下位机接收到该命令后，将做出相应的响应，响应帧的格式为：

    其中：

    ·V2、V1-上位机的校验码。

    ·Vr2、Vr1-下位机的校验码，要编写一个帧数据校验码函数。

    ·D7~D0-上位机要读取的4个字。

    在Visual C++6.0中建立一个工程，加入串口通信控件，进行编程。步骤如下：

   [1]建立工程。启动VC++6.0，建立一个基于Dialog的应用程序框架，工程名为PL-

    CComm，并支持ActiveX控件功能。

   [2]加入串口通信控件。选择“Project”菜单选项，单击“Components and Controls”命令，在

    “Registered ActiveX Controls“中选取“Microsoft Communication Control，version5.0”控件，

    插入工程，生成CMSComm类。在对话框中插入该控件，并同时插入按钮CommBT。

   [3]在CPLCCommDLG类中加入公共成员变量和公共成员函数说明。

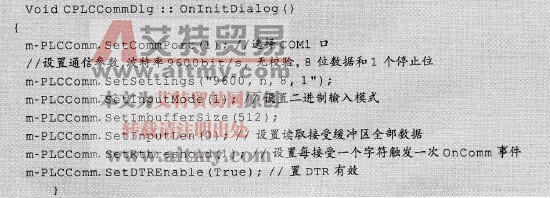

   [4]在onInitDialog()函数中加入串口初始化代码。

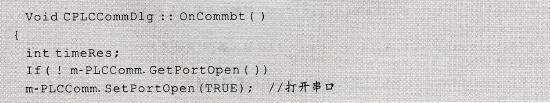

   [5]给通信按钮IDC-COMMBT添加BNCLICKED消息处理函数onCommbt()。

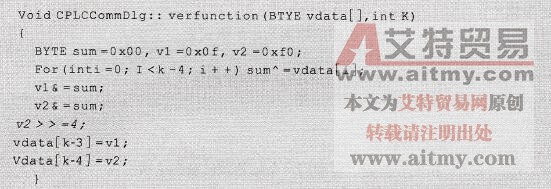

   [6]编写帧数据校验码函数。

   [7]给通信控件IDC-MSCOMM添加OnComm消息处理函数onComm()。

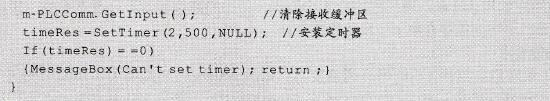

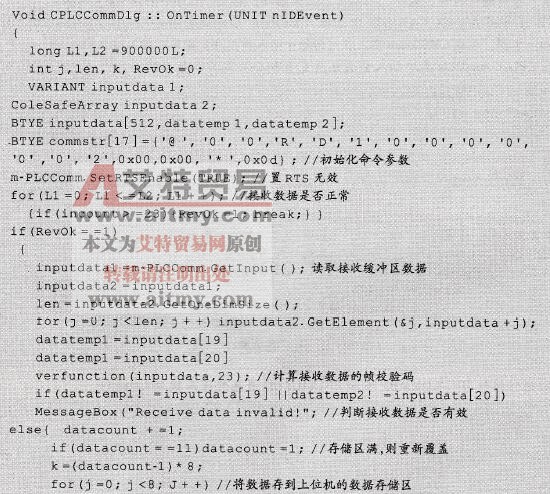

   [8]添加WM-TIMER消息的处理函数onTimer( UINT nIDEvent)。

   VC通信程序可处理成多线程的，即在前台处理其他工作的同时，另建立一个线程，在后台处理通信，这既提高了工作速度，又可做到程序的其他任务处理与通信两不误。
