用Visual Basic实现CPM2系列PLC与计算机的串行通信

    计算机作为上位机，PLC作为下位机，它们之间的连接可以通过上位链接模块(HOST link)、link适配器、电缆等完成。具体的链接及通信协议艾特贸易网在前面文章中已介绍过。本文主要使用VB语言编程和MScomm控件实现PLC与计算机的串行通信。

   MScomm控件的主要属性有：

    ●Comm Port（通信口）：指定用计算机的哪个串口进行通信。若用多个串口与不同对象通信，则可多用几个控件。一个控件管理一个通信口。

    ●Settings（口参数设定）：指定串口的波特率、奇偶校验及停止位等特性。此设定应与PLC的设定一致。

    ●Port Open(口打开)：设置为真，口打开；否则关闭。进行通信之前，口必须先打开。

    ●Input(读入)：把输入缓冲区的内容读到指定的字符变量中。读后缓冲区的内容为零。缓冲区的大小可设，最大可达4k字。

    ●Output（输出）：把输出的命令送输出缓冲区，并逐字向指定通信对象发送，直到缓冲区空。向PLC发命令，要用到这个特性。

    这个控件只有一个事件，即On Comm()。只要Comm Event（也是一种属性）的值发生变化，On Comm()事件就发生。

    用通信控件实现通信有两种办法。

    1)程序访问方法：用程序定时或依需要访问事件属性或访问缓冲区计数值的变化，依其变化情况做相应的通信处理。

   2)事件驱动方法：它用的是中断方法。

    下面以一具体实例介绍使用VB语言编程和MScomm控件实现PLC与计算机的串行通信。

    1．功能要求

    在程序设计中要求计算机对PLC返回的响应帧要进行FCS校验，并利用异常码排除返回的异常数据。

    2．设计步骤

   [1]控件参数的初始化。初始化程序如下：

   [2]计算校验码FCS。计算FCS的VB自定义函数如下：

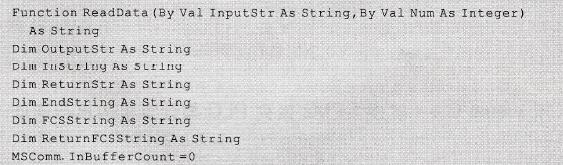

   [3]计算机与PLC通信程序。使用一个自定义函数：

    程序设计中，计算机对PLC返回的响应帧要进行FCS校验，并利用异常码排除返回的异常数据。这样，不但可以提高计算机获取信息的正确性，而且提高了计算机监控的实时性。
