S7-300/400 PLC的诊断中断处理组织块(OB82)

来源：艾特贸易2017-06-05

简介如果模块具有诊断能力又使能了诊断中断，当它检测到错误时，它输出一个诊断中断请求给 CPU ，以及错误消失时，操作系统都会调用 OB82 。当一个诊断中断被触发时，有问题的模块自

如果模块具有诊断能力又使能了诊断中断，当它检测到错误时，它输出一个诊断中断请求给CPU，以及错误消失时，操作系统都会调用OB82。当一个诊断中断被触发时，有问题的模块自动地在诊断中断OB的启动信息和诊断缓冲区中存入4个字节的诊断数据和模块的起始地址。可以用SFC39～SFC42来禁用、延时或再使用诊断中断(OB82)，表4-58描述了诊断中断OB82的临时变量。

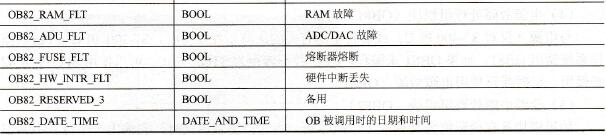

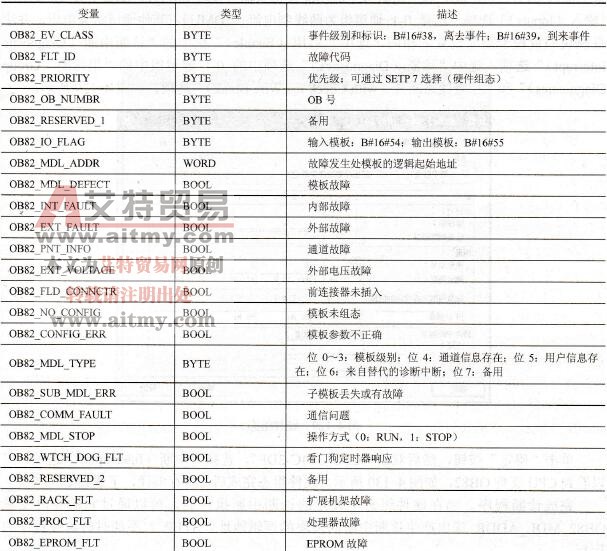

表4-58 OB82的变量申明表

OB82的变量申明表

在编写OB82的程序时，要从OB82的启动信息中获得与出现的错误有关的更确切的诊断信息。例如，其是哪一个通道出错，出现的是哪种错误。使用SFC51“RDSYSST”也可以读出模块的诊断数据，用SFC52“WR USMSG”可以将这些信息存入诊断缓冲区。

现在通过结合模板的短线诊测应用和SFC51来说明诊断中断组织块OB82的使用方法。

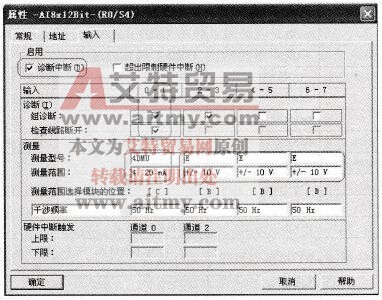

首先，在SIMATIC管理器中新建一个项目，插入一个300站。再进行硬件组态，在机架上插入CPU 314C-2DP和一块具有中断功能模拟量输入模块SM331，配置SM331模块的“输入(Inputs)”选项，选择0-1通道组为两线制电流(2DMU)，其他通道组为电压，并注意模块的量程卡要与设置的相同。选中“启用(Enable)”框中的“诊断中断(DiagnosticInterrupt)”选项，选中“诊断(Diagnostics)”选项中的0-1通道组中的“组诊断(Group Diagnostics)”和“检查线路断开(with Check for Wire Break)”选项，如图4-129所示。

硬件组态

图4-129 硬件组态

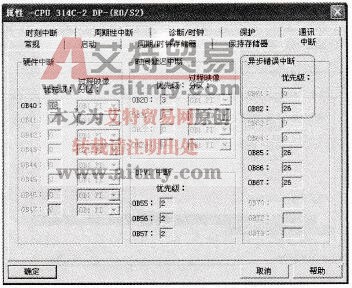

单击“确定”按钮，然后双击“CPU 314C-2DP”，选择“中断(Interrupts)”选项，可以看到CPU支持OB82，如图4-130所示。硬件组态完成后，保存编译，下载到CPU中。

完成诊断程序。当在硬件组态中设定的诊断中断执行后，可以通过它的临时变量OB82_MDL_ADDR读出产生诊断中断的模块的逻辑地址。STEP 7不能时时监控程序的运行。

CPU中的“中断(Interrupts)”选项

图4-130 CPU中的“中断(Interrupts)”选项

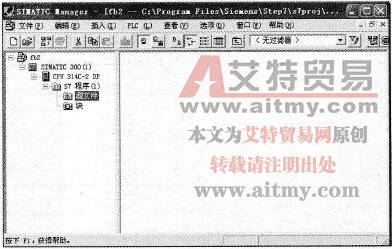

在SIMATIC管理器中S7 Program (1)下插入一个STL Source文件STL Source (1)，如图4-131所示。

插入STL Source文件

图4-131 插入STL Source文件

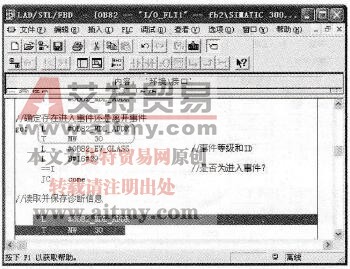

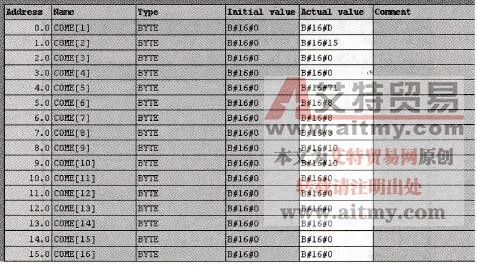

打开OB1，在“库( Libraries)”→“Standard Libraries”→“System Function Blocks”下找到SFC51“RDSYSST DIAGNSTC”，按<F1>键，出现SFC51在线帮助信息，在帮助信息的最底部单击“Example formodule diagnostics with the SFC51”，然后单击“STL Source File”，选中全部STL Source源程序复制到STL Source (1)中，编译并保存。这是在Blocks中生成OB1、OB82、DB13和SFC51。
