S7-300/400 PLC与S7-400 PLC间的MPI通信实例

    在前面的文章中艾特贸易网小编讲解了无组态MPI通信、全局数据MPI通信，这些MPI的通信方式其实都适用于S7-300/400 PLC与S7-400 PLC间的MPI通信，但组态MPI通信方式就只适用于后者，以下用一个例子讲解S7-300 PLC与S7-400 PLC间的MPI通信。组态方式的MPI通信的好处是处理的数据量大。

    【实例】有两台设备，分别由一台CPU 314C-2DP和一台CPU 416-2DP控制，从设备1上的CPU 416-2DP发出起停控制命令，设备2的CPU 314C-2DP收到命令后，对设备2进行起停控制，同时设备1上的CPU 314C-2DP监控设备2的运行状态。

    【艾特贸易网解答】

    将设备1上的CPU 416-2DP作为主站，主站地址为2，将设备2上的CPU 314C-2DP作为从站，从站地址为3。

    1．主要软硬件配置

    ①1套STEP 7 V5.4SP4。

    ②1台CPU 314C-2DP。

    ③1台CPU 416-2DP。

    ④1根编程电缆（或者CP5611卡）。

    ⑤1根PROFIBUS网络电缆（含两个网络总线连接器）。

   MPI通信硬件配置图如图6-38所示。

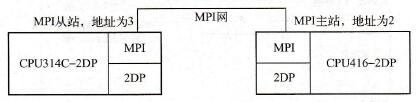

    图6-38    MPI通信硬件配置图

    2．硬件组态

   1)新建工程。新建工程，命名为“6-4”，插入站点和CPU，并将建立CPU 314C-2DP和CPU 416-2DP的MPI连接，其中CPU 416-2DP的MPI地址为“2”，CPU 314C-2DP的MPI地址为“3”，如图6-39所示，再单击“MPI (1)”标志，弹出如图6-40所示的界面。

   2)新建连接。如图6-40所示，选中“1”处，单击右键，弹出快捷菜单，单击“插入新连接”，弹出如图6-41所示的界面。

   3)选择CPU的连接方式。如图6-41所示，选中“CPU 314C-2DP”和“S7连接”，单击“应用”按钮，弹出如图6-42所示的界面。

   4)选择MPI参数。如图6-42所示，，单击“确定”按钮，硬件组态完成。

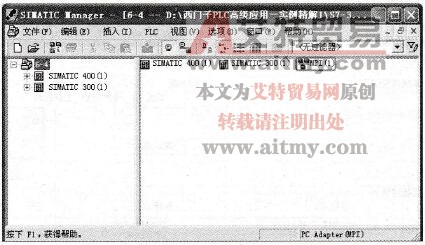

    图6-39    新建工程

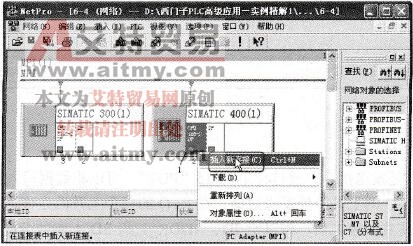

    图6-40    新建连接

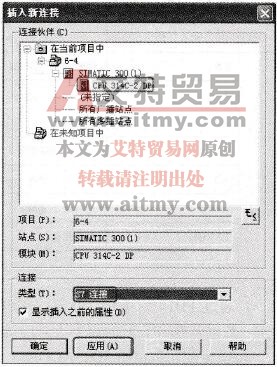

    图6-41    选择CPU的连接方式

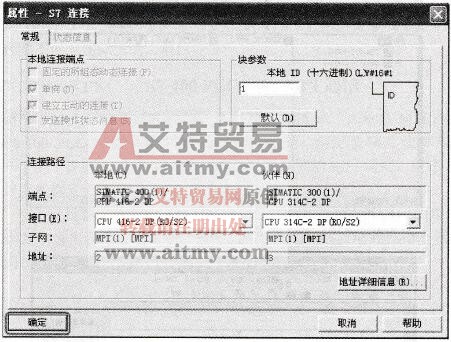

    图6-42    选择MPI参数

    3．相关指令介绍

   PUT (FB15)是发送指令，通过使用FB15“PUT”，可以将数据写入到远程CPU。对于S7-300 PLC，在REQ的上升沿处发送数据。在REQ的每个上升沿处传送参数ID、ADDR_1和SD_1。在每个作业结束之后，可以给ID、ADDR_1和SD_1参数分配新数值。其各参数的含义见表6-6。

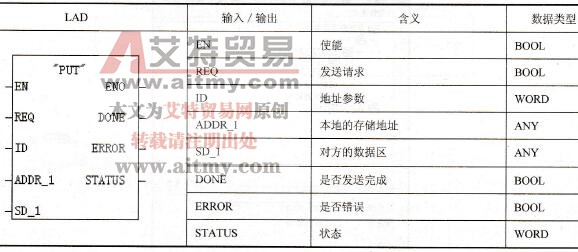

    表6-6    PUT (FB15)指令格式

   GET (FB14)是接收指令，通过FB14“GET”，从远程CPU中读取数据。对于S7-300 PLC，在REQ的上升沿处读取数据。在REQ的每个上升沿处传送参数ID、ADDR_1和RD_1。在每个作业结束之后，可以分配新数值给ID、ADDR_1和RD_1参数。其各参数的含义见表6-7。

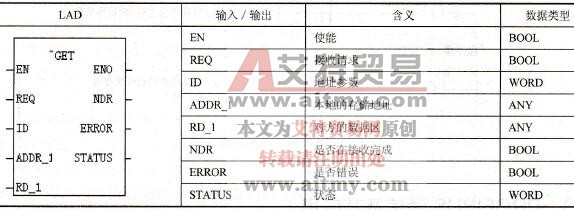

    表6-7    GET (FB14)指令格式

    【艾特贸易网特别提示】PUT(FB15)和GET (FB14)指令的参数ID设定如图6-42所示，本通信实用OSI模型的第1、2和7层。

    4．编写程序

    主站的程序如图6-43所示，从站的程序如图6-44所示。

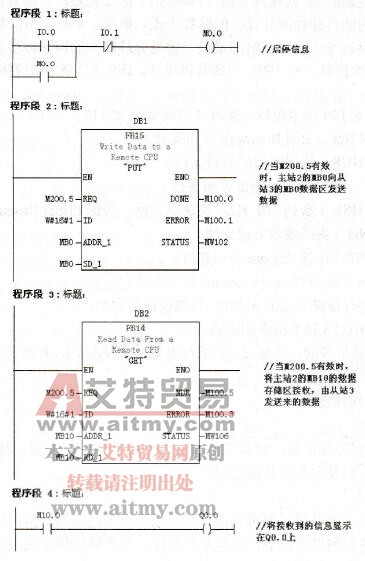

    图6-43    主站程序

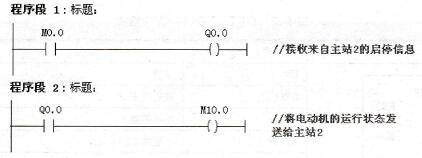

    图6-44    从站程序
