编程软件CX-P的插入菜单说明

    插入菜单如图17-9所示。

    图17-9    插入菜单

   (1)行：在梯形图和助记符程序中插入行。

   (2)列：在梯形图程序中插入列。

   (3)接点：插入常开或常闭触点。

   (4)水平：插入或删除水平线。

   (5)垂直：插入或删除垂直线。

   (6)线圈：插入常开或常闭指令。

   (7)指令：向梯形图中插入指令，选择该菜单后显示图17-10所示的窗口，如果知道指令的名称可以直接在文本框输入；若不知道指令的名称．可以单击寻找指令按钮，这时弹出图17-11所示的窗口，在该窗口中可以选择需要的指令。注意：在使用指令前用有效性按钮验证一下指令的有效性，这是因为不同型号的PLC支持的指令是不同的。

    若需要使用某些扩展指令，需要单击扩展表按钮，在弹出的图17-12所示的窗口中添加或删除扩展指令。扩展指令是一组没有固定指令码的指令，同一个指令码可以赋给任何扩展指令，而赋给指令码的工作就在扩展指令窗口进行。

    图17-10    指令菜单弹出的窗口

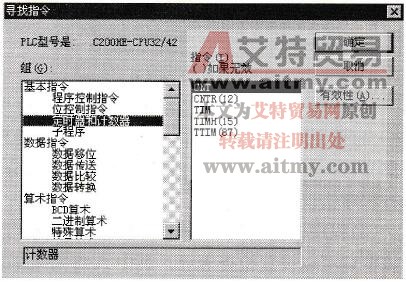

    图17-11    寻找指令窗口

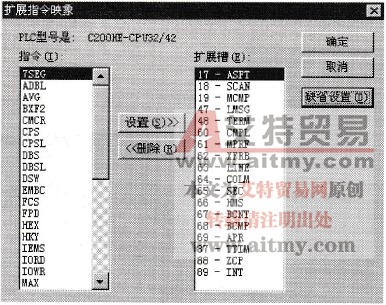

    图17-12    扩展指令添加与删除窗口

    注意：下载PLC程序时，如果程序中使用了扩展指令，就需要将扩展指令与程序一同下载到PLC中，这时需要将C200HX/HG/HE中CPU的DIP开关的第4位设置为ON。

    指令选择完成后，需要正确输入指令的操作数个数和数据类型，可以参考在图17-10所示窗口中的操作数个数和类型说明。

   (8)语句表块：在梯形图光标处加一个助记符程序书写的语句块。

   (9)注释块：在光标处增加一个尺寸大小可以调节文本注释框。

   (10)条注释：在光标所在的行增加一个注释条。
