编程软件CX-P的视图菜单说明

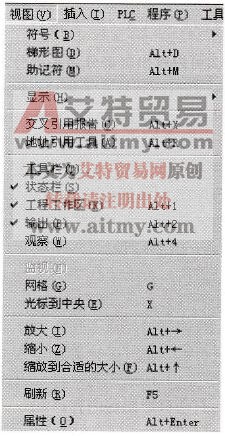

    视图菜单如图17-5所示。

    图17-5    视图菜单

   (1)符号：显示全局或就地符号。符号是代替地址的一种标记，之所以用符号而不是地址，为的是使PLC程序能够更好地在不同型号的PLC之间使用。

    全局符号：该菜单显示的是预定义的符号，如0.1s脉冲位等。除预定义符号外，还可以自己定义符号，方法是在全局符号窗口右击，然后在弹出的菜单上选择插入符号菜单。屏幕弹出图17-5所示的窗口，在该窗口可以输入符号的名称、地址或值、数据类型和注释后单击确定，就可以建立一个符号。

    就地符号：就地符号的建立方法与全局符号相同。

    数据类型：

   BOOL：二进制位，具有ON或OFF状态，用于触点和连接。

   CHINNEL：兼容老版本的数据类型，特指非二进制的数据类型。

   DINT：具有符号的二进制整数双字。

   INT：具有符号的二进制整数字。

   LINT：具有符号的四分之一整数字。

   NUMBER：字母化十进制数字，常用做定时器或计数器的标识。

   REAL：双字浮点实数。

   UDINT：无符号双字整数。

   UDINT_BCD：无符号双字十进制整数。

   UINT：无符号二进制整数字。

   UINT_BCD：无符号双字十进制整数。

   ULINT：无符号的四分之一整数。

   ULINT_BCD：无符号的四分之一十进制数。

   (2)梯形图：显示梯形图编辑窗口。

   (3)助记符：显示助记符编辑窗口。

   (4)显示：以各种方式显示全局和就地符号。

   (5)交叉引用报告：显示各种继电器在梯形图中使用的情况。需要设置：

    报表类型：DetailedUsage（详细使用情况）、Usage Overview（使用情况概况）和Usage Overview Including Unused(包括未使用继电器的使用情况)。

    继电器类型：

   AR(辅助继电器)；

   CNT(计数器)；

   DM(数据区)；

   HR(保持继电器)；

   IO(输入输出单元的触点)；

   LR(链接继电器)；

   TIM(定时器)全部。

   (6)地址引用工具：显示某个地址被使用的情况。需要先使用鼠标选择需要显示的地址，然后选择该菜单，则在弹出的窗口就会显示选择地址使用的情况。

   (7)工具栏：设定显示的工具条。

   (8)状态栏：切换显示或关闭窗口底部的工具条。

   (9)工程工作区：切换显示或关闭工程工作区。

   (10)输出：在窗口底部显示编译等报告的窗口。该窗口如图17-6所示。

    图17-6    输出窗口

   (11)观察：在屏幕底部右侧显示观察窗口，该窗口用于显示各个地址的工作情况。右击该窗口，屏幕上显示图17-7所示的窗口。然后在弹出的菜单上选择增加菜单可以添加显示的地址。

    右键菜单内容：

    设置值：设置定时器、计数器和触点等的设定值。

    增加：增加地址。

    删除：删除地址。

    强制：强制某触点ON或OFF。

    图17-7    添加地址右键菜单

    微分监视器：监视触点或指令上升沿或下降沿的情况，并对触点动作进行计数。

    查看：设置观察内容。

    浮动：浮动该观察窗口

    停放：将观察窗口放置在某个位置。

    隐藏：隐藏观察窗口。

   (12)监视：在梯形图或助记符窗口监视程序的运行。

   (13)网格：在屏幕上显示栅格。

   (14)光标在中央：将光标放置在光标中央。

   (15)放大：放大梯形图或助记符窗口。

   (16)缩小：缩小梯形图或助记符窗口。

   (17)缩放到合适的大小：自动调整窗口显示梯形图或助记符。

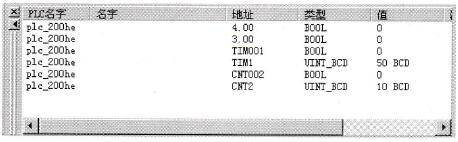

    观察窗口如图17-8所示。

    图17-8    观察窗口

   (18)刷新：在长扫描周期的程序运行中，刷新触点和指令的状态。

   (19)属性：显示和编辑程序属性。
