SIMATIC管理器使用向导创建项目的技术方法

    使用向导创建项目包括以下4个步骤。

   (1)打开使用向导创建项目窗口

    在Windows桌面上双击SIMATICSTEP 7软件的图标，将进入STEP 7编程软件环境。进入SIMATIC管理器后，系统会自动弹出一个小窗口，标题为STEP 7 Wizard:“New Project”（STEP 7向导：“新建项目”），如图4-22所示，它指导用户快速简单地创建一个新项目。

    图4-22    使用向导创建一个项目的第一步（打开使用向导创建项目窗口）的方法之一

    在Windows桌面上双击SIMATICSTEP 7软件的图标，将进入STEP 7编程软件环境，如图4-23所示。在SIMATIC管理器中执行菜单命令File（文件）→“New project”Wizard（“新建项目”向导），也可以打开新建项目向导对话框。

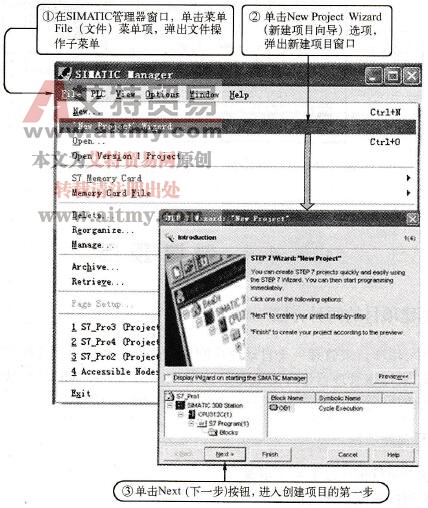

    图4-23    使用向导创建一个项目的第一步（打开使用向导创建项目窗口）的方法之二

    在图4-22或图4-23中，单击Cancel（取消）按钮，将打开上一次退出STEP 7时打开的所有项目。

    单击Finish（完成）按钮，完成创建项目。

    单击PreView（预览）按钮，可以打开或关闭该按钮下面的项目预览窗口。可以选择显示或隐藏正在创建项目结构的视图。

    单击Next（下一个）按钮，在弹出的对话框中选择CPU模块的型号如图4-24所示，设置CPU在MPI网络中的站地址（默认值为2）。CPU的型号与订货号应与实际的硬件相同，CPU列表框的下面是所选CPU的基本特性。

    单击Next（下一个）按钮，在弹出的对话框中选择需要生成的组织块OB，默认为只生成作为主程序的组织块OB1。还可以选择块使用的编程语言。

    单击Next（下一个）按钮，可以在“项目名称”文本框修改默认的项目名称。单击完成按钮，开始创建项目。

   (2)确定CPU型号和MPI（多点通信）地址

    在图4-22或图4-23中，单击对话框中的Next（下一个）按钮，可以弹出CPU型号选择对话框，如图4-24所示，选中对话框上部的CPU型号(图4-24中为CPU315-2DP)，这一型号便自动进入对话框左下角的项目结构树中。默认的MPI地址为2，如果需要，则可以选择地址为2以上的一个值(3~31)。

   (3)选择组织块和编程语言

    在图4-24中单击Next（下一个）按钮，进入组织块(OB)和编程语言(STL、LAD、FBD)选择对话框，如图4-25所示。

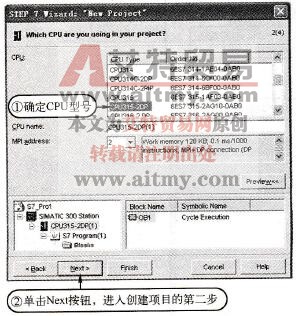

    图4-24    使用向导创建一个项目的第二步（选择CPU型号）

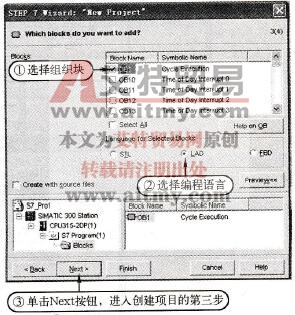

    图4-25    使用向导创建一个项目的第三步（选择组织块和编程语言）

    在逻辑块清单Blocks区域列出了当前CPU所能支持的组织块。其中，OB1为主循环组织块，代表最高的编程层次，并组织S7程序中的其他块，是PLC项目不可缺少的组织块。若控制逻辑比较简单，只需选择循环组织块OB1。被选中的逻辑块自动进入对话框右下角的逻辑块显示区。

    在逻辑块清单的下部为编程语言选择区，在Language for Selected Blocks区域列出了可供选择的程序块编程语言，如选择梯形图语言(LAD)；Greate with source files（创建源文件）复选项用来选择是否创建如S7的C语言或Graphics之类的源文件，一般情况下不需要。

   (4)项目名称的确定

    在图4-25中单击Next（下一步）按钮，进入向导的最后一步，如图4-26所示。在Project name区域需输入PLC项目名称。项目名称最长由8个ASCII字符组成，它们可以是大小写英文字母、数字或下画线，第一个符号必须为英文字母，名称不区分大小写。如果项目名称超出8个ASCII字符的长度，系统自动截取前8个字符作为项目名。因此，不同项目名称的前8个字符必须有所不同。如将项目命名为“S7_Prol”。在Existing projects（已存在的项目）区域列出了项目或多项目目录下已经存在的项目，可选择已有项目作为新建项目。

    最后单击Finish（完成）按钮，完成新项目创建任务，并返回到SIMATIC管理器。所建项目如图4-26所示，项目已经内建了SIMATIC 300工作站及MPI子网。

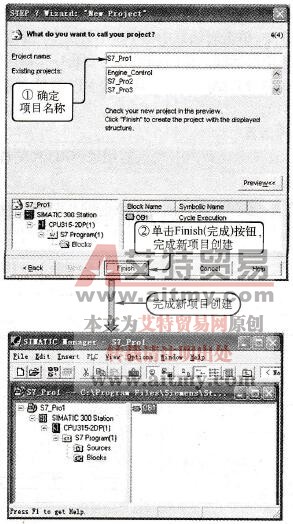

    图4-26    使用向导创建一个项目的第四步（确定项目名称）
