STEP 7用梯形图编辑程序的技术方法

    在OB1程序编辑区用梯形逻辑(LAD)对一个串、并联电路及置位/复位记忆功能进行编程。

   (1)编辑一个串、并联电路

    ①在Network 1（程序段1）的说明区，选择当前路径（梯形图的连接线）用来输入第1程序单元（如图4-80所示）。再在左面的编程元件分类目录中，单击Bit Logic左面的+，或直接双击Bit Logic文件夹，打开指令树中Bit Logic（位逻辑）指令。在Bit Logic（位逻辑）指令中，找到常开触点指令-| |-，用鼠标左键双击它并按住不放，就可以把它放置在梯形图光标所在的位置；也可以用鼠标“拖曳”的方法将它“拖曳”到梯形图的某个地方，即鼠标左键单击它，将它“拖曳”到需要的地方再放开它，如图4-80中箭头方向所指的位置。此时，将会发现生成的常开触点-| |-的上面出现3个红色的“？”。

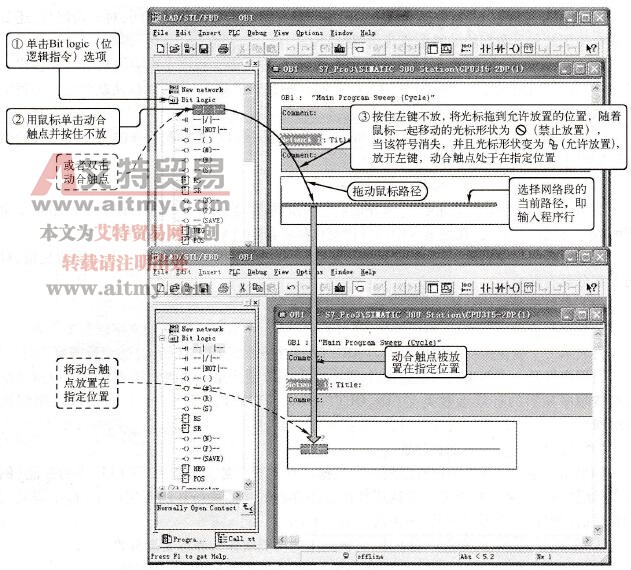

    图4-80    在指令树里，拖曳常开触点到OB1程序编辑窗口

    ②用同样的方法，在指令树中，用鼠标把常闭触点指令-|/|-拖曳到如图4-81所示箭头方向所指定的位置，再把线圈指令-( )拖曳到如图4-82中箭头方向指定的位置，结束当前路径，完成一个一个串联电路的编辑，如图4-82所示，目前电路上的常开触点、常闭触点和线圈上的地址仍然是空缺的，用红色符号“？？？”来表明。

    ③在所选择的当前分支，插入一个并联的常开触点。单击左侧的垂直母线(如图4-83(a)所示），然后在平行分支上增加1个常开触点。打开指令树中“位逻辑”指令，用鼠标把常开触点指令拖曳到程序编辑器窗口，如图4-83(c)所示箭头方向指定的位置。

    单击准备闭合分支的地方，如图4-83(c)所示；然后单击工具栏上的图标，即可以使分支线往上闭合，完成一个程序段（一个网络）的指令放置，如图4-83(c)所示。

    ④检查符号表达方式是激活的（如图4-84所示）。在View（查看）菜单Display With项下的Symbolic Representatino（符号表达方式）是否已被激活。

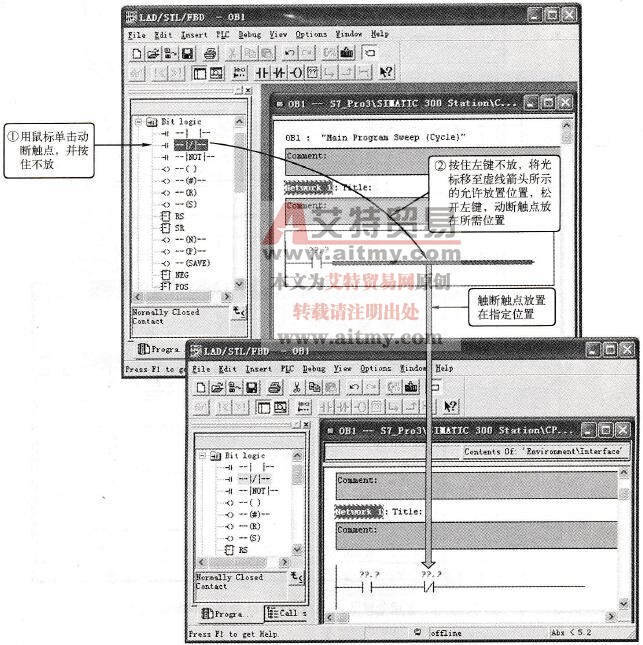

    图4-81    在指令树里，拖曳常闭触点到OB1程序编辑窗口

    ⑤单击图4-84中的常开触点、常闭触点上方的“？？？”符号，并分别输入符号名“SB1”、“KM1”和“SB2”（在引号中），单击Enter(回车键)，进行确认。

    ⑥单击线圈上方的“？？？”符号，并为线圈输入名称“KM1”。

    ⑦如果没有符号显示为红色（符号在符号表中不存在或有语法错误，则该符号显示为红色），最后单击按钮保存OB1。插入符号后的串、并联电路如图4-85所示。

    符号名也可以直接从符号表中插入。单击“？？？”符号，然后执行菜单命令Insert→Symbol（符号），或用右键菜单选中的Insert Symbol命令，在出现的窗口中选择“SB1”，如图4-86所示，滚动下拉列表找到相应的名字并选中它，则该符号名被自动加入。

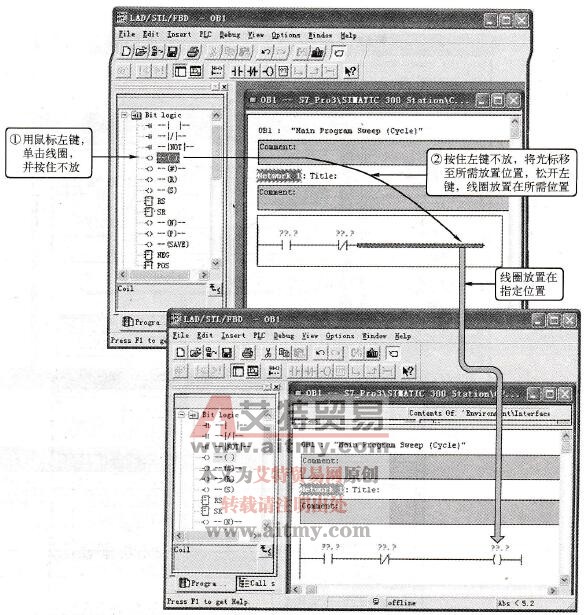

    图4-82    在指令树里，拖曳线圈到OB1程序编辑窗口

   (2)编程一个记忆功能

    ①选择“Network 2（段2）”，插入一个新段。在程序编辑区，右键单击空白区处，在出现的对话框中选择Insert Network项，插入Network 2；或者，单击工具栏上的按钮，插入Network 2，如图4-87所示。

    ②选择当前分支，插入一个动合触点，如图4-88所示。

    ③单击动合触点右侧的细线，使其变为粗线。在编程元件目录的Bit Logic（位逻辑）下查找到，双击插入SR触发器，如图4-88(a)所示。

    ④在SR触发器右边插入一个线圈，如图4-88(b)所示。

    ⑤为动合触点、线圈、SR输入以下符号名：上面触点“SB3”，下面的触点“SB4”，SR元件“KA”，线圈“KM2”。

    ⑥保存该块并关闭窗口。

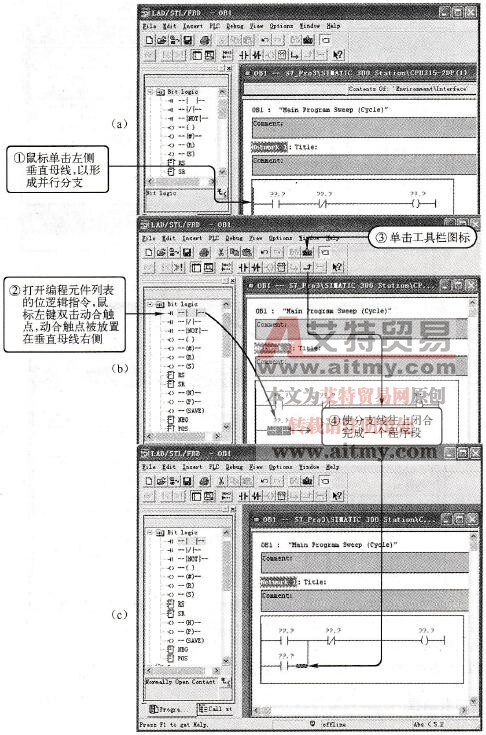

    图4-83    编辑并联支路

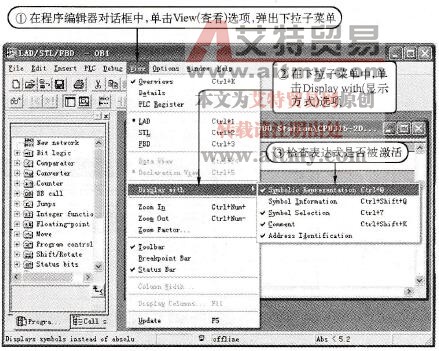

    图4-84    检查符号表达方式是否激活

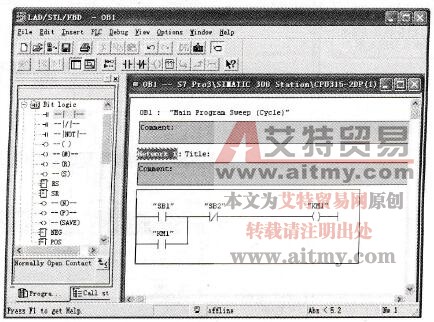

    图4-85    插入符号

    图4-86    从符号表中插入符号名

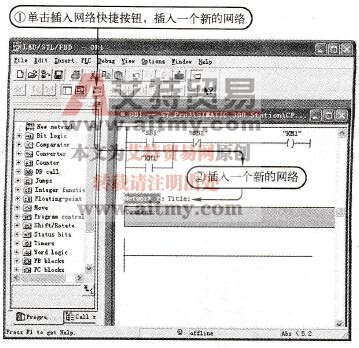

    图4-87    插入Network 2

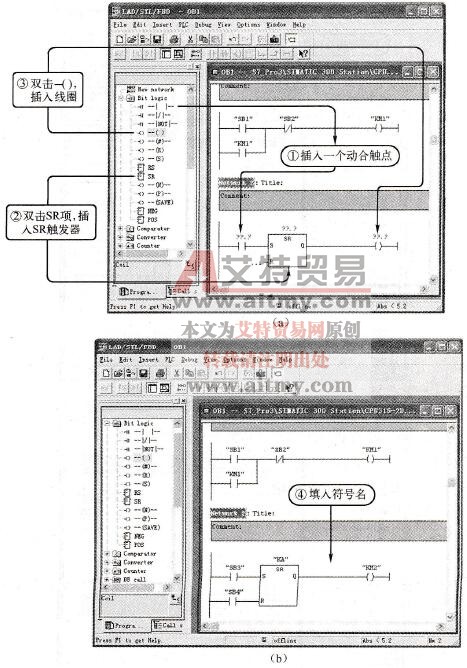

    图4-88    梯形逻辑编程的记忆功能

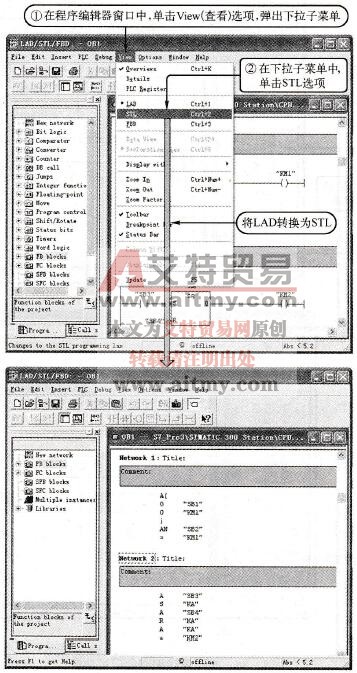

    图4-89    将LAD转换为STL

   (3)将LAD转换为STL(如图4-89所示)
