S7-PLCSIM仿真实例

    下面以如图4-104所示的最简单的电动机控制程序为例，来说明S7-PLCSIM仿真软件的操作过程与显示效果。

    图4-104    最简单的电动机控制程序

    仿真软件的操作过程如下：

    ①首先在STEP 7程序编辑器中完成项目的建立、程序的编辑、硬件配置等步骤。

    ②在完成编辑并下载到仿真PLC后，打开S7-PLCSIM的应用窗口。

    ③根据程序的要求，单击工具栏的图标、，可以分别选择输入IB0与输出QB4作为仿真对象，如图4-105所示，使其在窗口中显示。

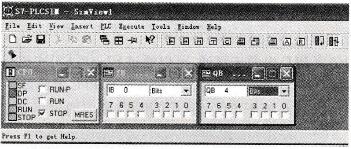

    图4-105    选择输入IB0与输出QB0作为仿真对象

    ④按照程序的要求，加入输入信号I0.1（表示按下启动按钮），用鼠标单击输入视图对象中的IB0的第1位I0.1的复选框，出现符号“√”，意味着I0.1=1表示启动按钮接通，如图4-106(a)所示。

    ⑤单击仿真CPU模拟面板的RUN按钮，使仿真PLC处于RUN（运行）模式；检查仿真输出Q4.0的结果，此时可观察到输出视图对象中的QB4的第0位Q4.0的复选框内，出现符号“√”，表示Q4.0已输出“1”，如图4-106(b)所示。

    从程序可知，这时PLC的输出Q4.0应输出“1”，因此．在仿真对象QB4中同样可以得到这一结果，实际仿真PLC运行后的输出Q4.0为“1”。

    ⑥撤销输入信号I0.1（表示松开启动按钮），用鼠标单击输入视图对象中的IB0的第1位I0.1的复选框，符号“√”消失，意味着I0.0=0，表示启动按钮松开，但此时可观察到输出视图对象中的QB4的第0位Q4.0的复选框内，符号“√”仍保持，表示Q4.0仍输出“1”，如图4-106(c)所示。

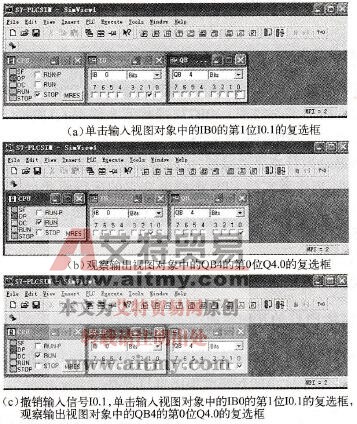

    图4-106    加入I0.0的仿真显示

    ⑦根据程序的设计，用上述同样的方法，再加入输入信号I0.2(I0.2=1)。

    ⑧检查仿真输出Q4.0的结果。

    从程序可知，这时PLC应输出“0”，因此，可以得到实际仿真PLC的输出Q4.0并且Q4.0为“0”，如图4-107所示。

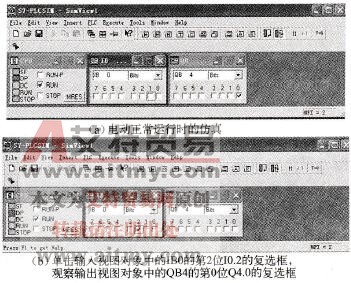

    图4-107    加入I0.1的仿真显示

    ⑨单击保存按钮，保存仿真结果。
