条形码打印机应用实例的配套通信软件

    要打印的内容已经在缓冲区中，只要发出打印命令即可。

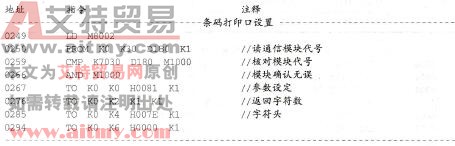

    本例中假设使用FX系列的PLC，并且配置通信功能模块2321F，安装在紧靠PLC主机的右侧，它的第一通道用于外接条形码打印机。下面是对该通道的设置（仅开机时运行一次）。



    其中，7030是该模块的代号，读出后检查是否有误。参数设定为数据长8位，无校验，波特率9600。字符头7E是打印机指定要的。

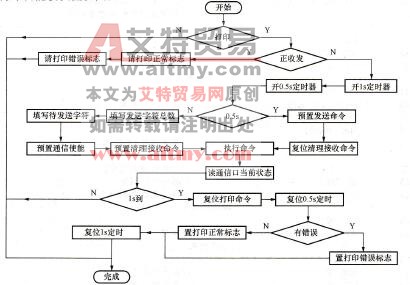

    当打印的内容准备完成，打印口也设定完成后，在需要打印的时候即可发出命令。图7 -12为打印功能模块流程图。



图7-12打印功能模块流程图

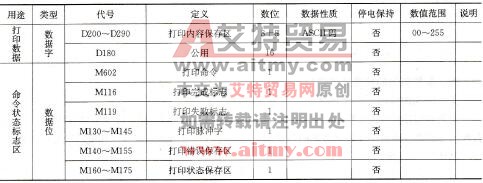

    下面是软件资源定义表见表7-7。

表7-7    软件资源定义表
