用PLC应用指令实现电动-△自动减压启动控制工作任务

来源:艾特贸易2019-09-01

简介一、任务要求 三相异步电动机控制要求如下: (1) 按正转按钮 SB1 ,电机以丫一△方式启动,丫形接法运行 Ss 后转换为△形运行。 (2) 按停止按钮 SB3 ,电机立即停止运行。 (3) 按反转按


    一、任务要求

    三相异步电动机控制要求如下:

   (1)按正转按钮SB1,电机以丫一△方式启动,丫形接法运行Ss后转换为△形运行。

   (2)按停止按钮SB3,电机立即停止运行。

   (3)按反转按钮SB2,电机以丫一△方式启动,丫形接法运行5s后转换为△形运行。正转时,反转无法启动;反转时,正转无法启动。正反转的切换只能通过停止来实现。

   (4)按停止按钮SB3,电机立即停止运行。

    本任务要求使用功能指令实现三相异步电动机控制。

    二、任务分析

    1.输入/输出点的确定

    根据控制要求,需要3个输入点,4个输出点,具体输入/输出点分配见表4-1-1所列。

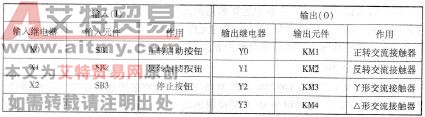

4 -1 -1  电动机丫一△自动减压启动控制的输入/输出点分配表

 表4 -1 -1 电动机丫一△自动减压启动控制的输入/输出点分配表

    2PLC控制接线图

    根据输入/输出点分配,PLC控制三相异步电动机丫一△减压启动的控制线路如图4 -1-6所示。

    3PLC梯形图

    根据电动机丫一△启停控制的要求,通电时,按下正转按钮XOYOY2应为ON(传送的常数为1+4 =5),电动机丫形启动,5s之后,断开YOY2,接通Y3(传送常数为8)。然后接通YOY3(传送常数为1+8 =9),电动机△形运行,停止时,各输出均为OFF(传送常数为O)。当反转启动时,算法一样,依此类推即可。另外,启动过程中的每个状态间应有时间间隔,时间间隔由电动机启动特性决定。在本任务中假设启动时间为5s,丫一△转换时间为2s。梯形图设计如图4-1-7所示。

 图4 -1 -6 PLC控制电动机 丫一△自动减压启动控制线路图

4 -1 -6  PLC控制电动机

丫一△自动减压启动控制线路图

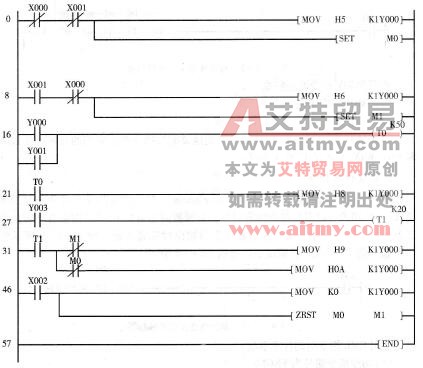

 图4 -1 -7用功能指令实现的电动机丫一△自动减压启动的梯形图

4 -1 -7用功能指令实现的电动机丫一△自动减压启动的梯形图
