C200Hα系列PLC的上位机链接通信设置

来源:艾特贸易2017-08-18

简介上位机链接通信就是 PLC 和计算机或编程设备之间进行通信。由于计算机或编程设备常用于检测和控制 PLC ,所以人们常把计算机或编程设备称为上位机,这种通信方式也就称为上位机链

    上位机链接通信就是PLC和计算机或编程设备之间进行通信。由于计算机或编程设备常用于检测和控制PLC,所以人们常把计算机或编程设备称为上位机,这种通信方式也就称为上位机链接通信。

    上位机通信能力除可以使上位机直接监视PLC的运行和PLC数据区的内容,还可以使用指令TXDPLC中数据区的数据发往上位机。

    1RS-232C链接

    当使用RS-232C串行通信口进行上位机链接时,上位机只能与一台PLC进行通信。

    2RS-485连接

    使用RS-485通信口实现上位机链接时,一台上位机可以与多达32PLC进行通信。

    3.上位机链接参数

   1)通信方式

    设置通信方式为上位机链接通信(这是默认设置)。

   RS-232C端口设置:设置DM6645的位12150

    外设端口设置:设置DM6650的位12150

   2)节点号设置

    当使用1N连接时,设置0031之间的一个节点号。

    当使用11连接时,设置PLC的节点号为00

   RS-232C端口设置:在DM6648的位0007中设置。

    外设端口设置:在DM6653的位0007中设置。

   3)标准RS-232C通信口设置

    RS-232C和外设端口可以进行标准设置或用户设置。

   RS-232C端口设置:DM6645中的位0003(0:标准;1:用户)

    外设端口设置:DM6650中的位0003(0:标准;1:用户)

    标准通信参数设置见表9-1

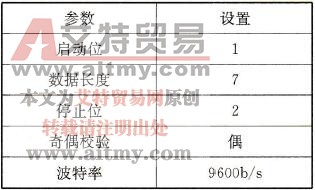

    9-1    标准通信参数设置

标准通信参数设置

   4)用户设置

   RS-232C端口的用户设置在DM6646中定义,外设端口的用户设置在DM6651中定义。

    只有当CPUDIP开关的脚5置为OFF,才能进行用户设置,通信时,通信两侧的通信1参数必须相同。

    用户可以设置的传输帧格式见表9-2,表9-3是波特率设置表。

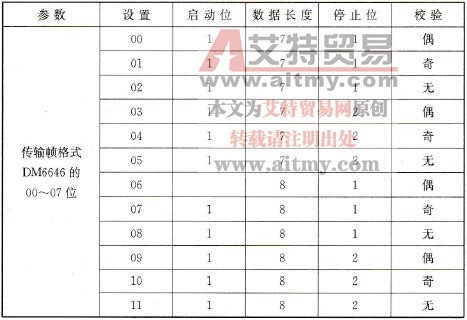

    9-2    传输帧格式

传输帧格式

   5)传输延迟时间

    有时RS-232C所链接的设备需要一个延迟时间,该延迟时间可以在099.99s之间设置。

   RS-232C端口:在DM6647单元中设置,设置范围是00009999

    外设端口:在DM6652单元中设置,设置范围是00009999

    应该注意的是,如果CPUDIP开关设置位ON,则不论PLC中如何对通信参数进行设置,都采用表9-4所列的参数进行通信。

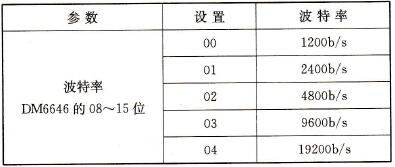

    9-3    波特率设置表

波特率设置表

    9-4    标准通信参数

标准通信参数
