PLC的运行时间表程序功能

    在CPU中，运行时间表是对小时数进行计数。通过运行时间表可以决定CPU的运行时或者确定连接到CPU上的设备的运行时。

    存在运行时间表里的值，不管是冷重启、备用电压失败，还是全体复位，都能保存。

    每个CPU的运行时间表的个数和计时值的范围由CPU决定。范围是16位[（215-1）小时]或者32位[（231-1）小时]。当CPU STOP或者HOLD时，运行时间表也停止计数；CPU重启，运行时间表将从以前的值重新开始。

    在运行时间表达到最大值时，它会停止并报数据溢出。只有通过一个SFC调用，才会把运行时间表设为新值或者复位为零。

    下面的系统功能就是用来控制运行时间表的：

    ●SFC SET_RTM

    设置16位的运行时间表。

    ●SFC 3CTRL_RTM

    启动或停止16运行时间表。

    ●SFC 4READ_RTM

    读16位运行时间表。

    ●SFC 101 RTM

    使用32位运行时间表。

    表20-5示出了这些系统功能的参数。

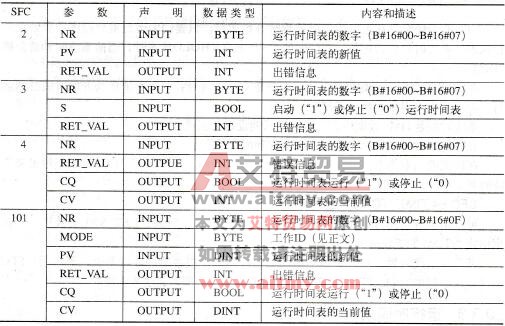

    表20-5    用于运行时间表的SFC的参数

   NR参数表示的是运行时间表的数字，其数据类型是字节型。可以用一个常量或者变量来初始化该参数（所有具有基本数据类型的输入参数都可以）。PV参数（整型数据类型）用来设置运行时间表的初始值。SFC 3的S参数用来启动（状态“1”）或停止（状态“0”）所选择的运行时间表。CQ示出了运行时间表在扫描时的运行（信号状态“1”）和停止（信号状态“0”）状态。CV参数以整型数格式记录小时数。

    通过对SFC 101的MODE参数的设置，可以如下来控制32位运行时间表：

   B#16#00  读当前值

   B#16#01  从上次的值开始

   B#16#02  停止计时

   B#16#04  用在PV里指定的值设置

   B#16#05  以在PV里指定的值设置和启动

   B#16#06  以在PV里指定的值设置和停止

    可以把用于16位运行时间表的SFC用来控制32位运行时间表。这样，32位运行时间表跟16位的运行时间表的值的范围一致。
