变频器输入电抗器如何选用？

    ①如图5-22所示，电感越大改善功率因数的效果越好。但电感太大，也会增大基波电流的电压降，减小变频器的输入电压。所以，选用电抗器时，电抗器上的电压降以不大于额定电压3%为宜。

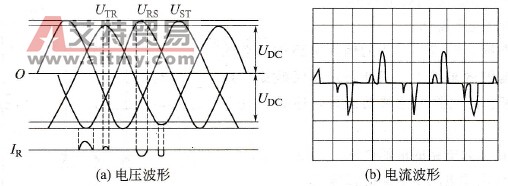

    图5-22    三相电压不平衡时变频器输入电流、电压波形    ②电源变压器阻抗也能起到电抗器作用，因此，选用电抗器的必要性将视变压器的容量而定。变压器容量越大则内抗越小，一般来说，当变频器使用在配电变压器容量大于500kV·A，且变压器容量大于变频器容量10倍以上时，变频器输入侧要安装电抗器。    ③当配电变压器输出电压三相不平衡，且不平衡率大于3%时，变频器输入电流的峰值很大（见图5-22），会造成变频器过电压或过电流，损坏二极管及电解电容。此时，需要在输入侧加装交流电抗器。特别是V形连接的变压器情况更为严重，除在变频器输入侧加装电抗器外，还需在直流侧加装直流电抗器。
