变频器输入侧的测量

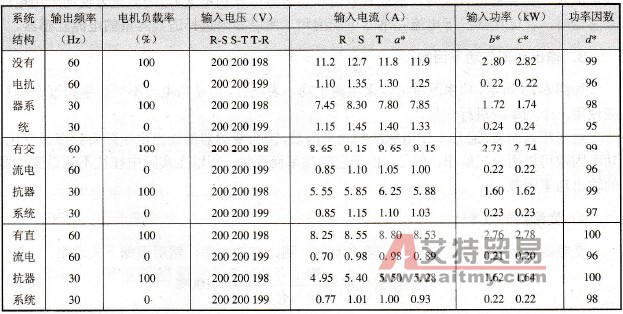

    变频器输入电源是50Hz交流电源，其测量基本与标准的交流工业电源的测量相同，但是由于变频器的逆变侧的PWM波形影响到一次侧的波形，因此应该注意以下几点。    1．输入电流的测量    使用动铁式电流表测量输入电流的有效值。当输入电流不平衡时，测量三相电流，取其平均值，用下式计算：      (6-5)    2．输入功率的测量    使用电动式功率表测量输入功率，通常可以采用图6-13所示的两个功率表测量。如果额定电流不平衡率超过5%，应使用三个功率表测量。电流不平衡率用下式求出：    (6-6)    3．输入功率因数的测量    由于输入电流包括高次谐波，测量输入电流时会产生较大误差，因此用下列表达式获得输入功率因数：     (6-7)    表6-4所示是使用不同电源系统测量的例子。    表6-4    使用不同电源系统测量的例子
    注：a*表示三相电流平均值，b*表示用三个功率表的测量值，c*表示用两个功率表的测量值，d*表示功率因数测量值。R、S、T指三相。    4．电源阻抗的影响    在测量时需要注意电源阻抗值的大小，它影响输入功率因数和输出电压。有条件时，最好进行精确的测量，采用谐波分析仪对各次谐波进行分析，然后对系统进行综合分析判断，其标准为综合电压畸变率D。     (6-8)式中 U1-基波电压(V)；    U2-二次谐波电压(V)；    U3-三次谐波电压(V)。    作为对低压配电线的高次谐波的管理指导值，电压的综合畸变率D应在5%以下。所以当D >5%时，应接入交流电抗器或直流电抗器，以抑制高次谐波电流。
