高压变频器主电路的高-高直接高压拓扑结构

    所谓直接高压方式，就是直接对高压进行整流后逆变输出，无须降压／升压变压器，可以选择隔离变压器或采用进线电抗器，整流部分可以采用PWM整流器或移相整流器，结构框图如图2-49所示。常见的高-高直接高压结构有以下几种：功率器件串联二电平电流型高压变频器；中性点钳位三电平PWM高压变频器；多电平高压变频器等。

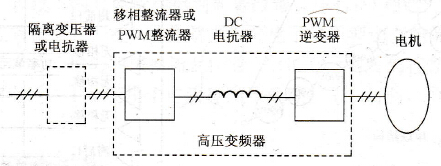

    图2-49    高-高直接高压结构框图
