多电平高压变频器

    随着现代拓扑技术的发展，采用多电平结构的变频调速系统得到了发展和应用。这种高压变频器的代表应是法国AISTOM公司生产的AISPAVDM6000系列高压变频器。图2-52所示是四电平高压变频器的结构示意图，由图中可以得到如下结论：系统采用模块结构，有效保证了功率元件的串联连接，它不是元器件的简单串联，而是结构上的串联，这样就保证了电压的安全和自然匹配。多电平电压变频器具有如下特点。

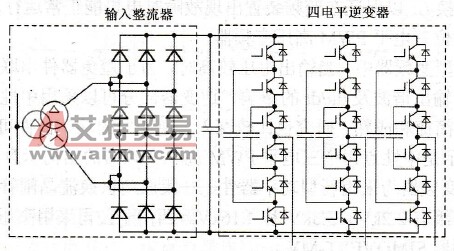

    图2-52    四电平高压变频器的结构示意图

    ①通过整体单元装置的串、并联拓扑结构以满足不同电压等级(如3.3kV、6.6kV和10kV)的需要。

    ②这种结构可使系统普遍采用直流母线方案，以实现在多台高压变频器之间的能量互相交换。

    ③这种结构没有传统结构中的各级功率器件上的众多分压分流装置，消除了系统的可靠性低的因素，从而使系统结构非常简单、可靠，易于维护。

    ④输出波形非常接近正弦波，可适用于普通感应电机和同步电机调速，而无须降低容量，没有du/dt对电机绝缘等的影响，电机没有额外的温升，是一种技术比较先进的高压变频器。

    ⑤ALSPA VDM6000系列高压变频器可根据电网对谐波的不同要求采用12脉冲、18脉冲的二极管整流或晶闸管整流；若要将电能反馈回电网，可用晶闸管整流桥；若要求控制电网的谐波功率因数，及实现四象限运行，可选择有源前端。
