变频器输入整流桥缺相故障处理实例

    1．故障现象

    图7.21所示为某塑料挤出机，其采用艾默生TD2000-4T0550G变频器作为主驱动，在运行过程中，听见变频器内有异响，但变频器能继续运行。怀疑变频器有问题，但无任何故障代码，停机后仍能继续运行。用电流钳型表检查输入进线电流，发现其中一相基本无电流，但变频器未报E008输入缺相故障。

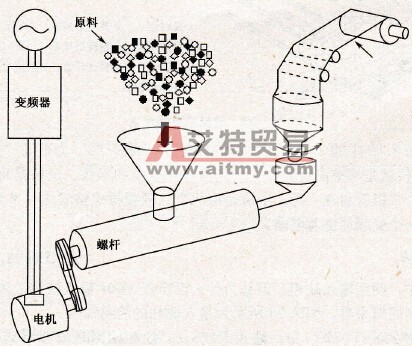

    图7.21    塑料挤出机变频器驱动

    2．分析处理

    检查变频器的所有故障代码，均无输入缺相E008故障。

    检修变频器主回路，发现其中一个整流桥有炸痕迹，用万用表检测D2/D5，如表7.6所示，发现“二极管正向不导通，反向也不导通”。

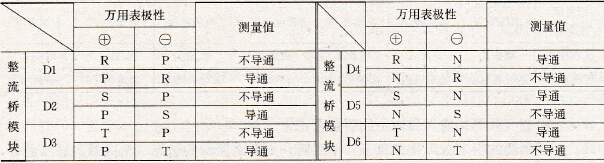

    表7.6    万用表检测变频器模块法

    更换步骤如下：

    记住整流桥安装标示，更换为同型号配件。

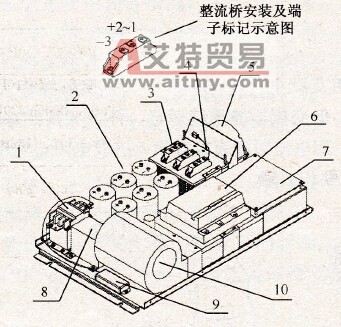

   1-接触器；2-滤波电解电容；3-整流桥；4-热敏电阻；5-整流桥风扇；6-IPM；7-驱动板；8-工频变压器；9-限流电阻；10-IPM风扇

    图7.22    整流桥更换示意

    整流桥为图7.22中的3。“1”为输入交流任何一相，“2”为直流“+”，“3”为直流“-”。整流桥就是将整流管封在一个壳内。分全桥和半桥。全桥是将连接好的桥式整流电路的6个二极管封在一起；半桥是将两个二极管桥式整流的一半封在一起。用3个半桥可组成一个变频器整流电路。

    3．总结归纳

    在本案例中，明明输入缺相，但是为什么没有报E008输入缺相故障呢？这个必须从变频器的控制回路来看，图7.23所示为输入缺相的检测线路。

    变频器TD2000-4T0550G中，输入R、S、T缺相检测是读取驱动板CN12的高、低电平，而CN12是与防雷板CN10相连，这就意味着，只要变频器输入端接线正确，就不会报输入缺相，而与整流桥的故障无关，除非整流桥故障会引起其他现象（如直流电压下降、整流桥模块温度过高等）。

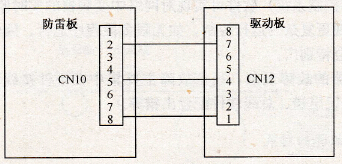

    图7.23    输入缺相检测线路

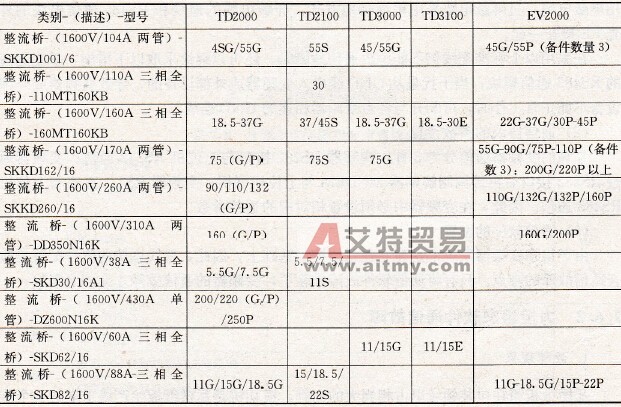

    表7.7所示为艾默生变频器常见类型的整流桥配置情况。

    表7.7    艾默生变频器常见类型的整流桥配置清单
