变频器键盘输入器上主要配置哪些键

    不同变频器的键盘配置的差异较大，图2-1所示是不同类型的三个例子。

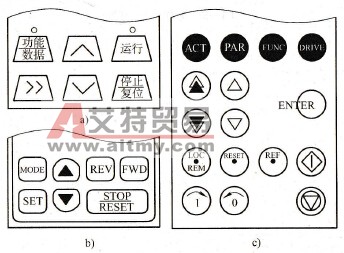

    图2-1    变频器的键盘配置

   a)森兰SB61；b）三菱A540；c）ABB-ACS800

    归纳起来，变频器的键盘主要有以下几类按键：

    1．模式转换键。用于更改工作模式，如运行模式（操作模式）、编程模式（功能预置模式）等。如图2-1a中的“功能/数据”键，图b中的“MODE”键，图c中的“PAR”（编程模式）和“ACT”（操作模式）键等；

    2．数据增、减键。用于增加或减小数据。包括：

   (1)在编程模式下寻找功能码，以及修改数据码等；

   (2)在运行模式下增加或减小变频器的输出频率等。

    如图2-1a中的“∧和∨”键，图b中的“▲和▼”键，图c中的“△和▽”和“▲和▼”（快速增、减）键等；

    3．读出、写入键。在功能预置模式下，用于“读出”或“写入”数据码。如图2-1a中的“功能/数据”键，图b中的“SET”键，图c中的“ENTER”键等；

    4．运行操作键。在运行模式下，用于进行“运行”、“停止”、“正转”、“反转”等操作。如图2-1a中的“运行”键和“停止/复位”键，图b中的“FWD”、“REV”和“STOP/RESET”键，图c中的<|>（起动）和(▽)（停止）、（正转）和（反转）键等；

    5．复位键。用于在故障跳闸后，使变频器恢复为正常状态。如图2-1a中的“停止/复位”键，图b中的“STOP/RESET”键，图c中的“RESET”键等。
