机器改为变频调速后仍需要点动运行的处理技术

    有一台机器需要经常点动，原来的点动与运行的切换电路如图4-9所示。改为变频调速后希望操作方法不变，怎么处理？

    图4-9a所示的原电路，实质上是切换自锁电路的“有效”与“无效”：当切换开关投向“R”时，自锁电路接通，按SF按钮，接触器KM得电，电动机运行，松开SF，由于接触器KM已经自锁，电动机继续运行；当切换开关投向“J”时，自锁电路断开，按SF按钮，接触器KM得电，电动机运行，松开SF，接触器KM断电，电动机停止，处于点动状态。

    采用变频调速后，首先在多功能输入端子中任选一个（如选择X6）作为自锁控制端。以康沃CVF-G2系列变频器为例，则将功能码L-68（输入端子X6选择功能）预置为“17”（三线式运转控制）。然后仿照原控制电路的思路，在X6电路中串联切换开关SA。则：当SA投向“R”时，X6接通，自锁功能有效。按下SF，电动机运行，松开SF，电动机继续运行；当SA投向“J”时，X6断开，自锁功能无效。按下SF，电动机运行，松开SF，电动机停止。

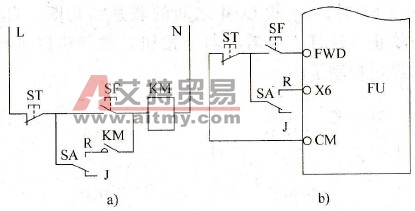

    图4-9    点动与运行的切换电路

   a)原来的切换电路；b）变频后的切换电路
