怎样描述变频调速系统的带负载能力

来源:艾特贸易2017-06-05

简介有效转矩和有效转矩线。电动机在额定频率 fN 下工作时,其允许连续运行的最大电磁转矩称为额定转矩 TMN ,在机械特性上的额定工作点如图 3-42 中曲线①上之 AN 所示。 图 3-42 额频以

    有效转矩和有效转矩线。电动机在额定频率fN下工作时,其允许连续运行的最大电磁转矩称为额定转矩TMN,在机械特性上的额定工作点如图3-42中曲线①上之AN所示。

额频以下的有效转矩

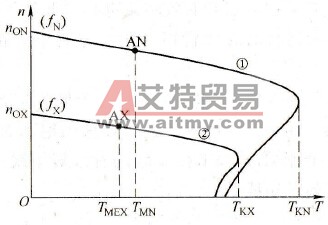

    3-42    额频以下的有效转矩

    电动机在某一频率fx下工作时,其允许连续运行的最大电磁转矩,称为有效转矩TMEX,在机械特性上的有效工作点如图3-42中曲线②上之AX所示。

    将所有频率下的有效工作点连接起来,即得到电动机在变频调速过程中的有效转矩线。

    有效转矩线是表明电动机在不同频率下,允许连续运行的工作范围的曲线。

    严格地说,任何调速电动机都存在“有效转矩线”。但直流电动机在低速运行时,其有效转矩总等于额定转矩。所以,就没有必要再另外定义一个有效转矩线了。
