变频器外接输入端子可以预置哪些选择功能

    变频器还可以通过功能预置使各输入控制端子具有选择功能，以安川CIMR-G7A系列变频器为例，可供选择的功能多达六十余种，现选择几种主要的功能如图4-15所示，说明如下：

    1．速度控制与转矩控制的选择功能。ON时为转矩控制；OFF时为速度控制。

    2．PID的选择功能。ON时PID控制无效；OFF时PID控制有效。

    3．直流制动指令的选择功能。ON时直流制动指令有效，电动机进行直流制动；OFF时外部无直流制动指令。

    4．模拟量给定信号相加功能的选择。ON时可进行模拟量给定之间的相加；OFF时不能相加。

    5．模拟量给定信号相减功能的选择。ON时可进行模拟量给定之间的相减；OFF时不能相减。

    6．V/F方式时的转速反馈选择。ON时转速反馈无效；OFF时有效。

    7．零伺服指令的选择功能。ON时零伺服指令有效，OFF时无效。

    8．电动机的切换功能。当一台变频器控制两台不同时运行的电动机时，对被控电动机进行切换，ON时2#电动机运行；OFF时1#电动机运行。

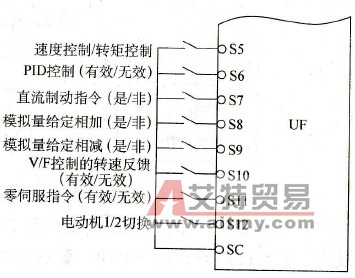

    图4-15    输入控制端子的选择功能
