搅拌机与传输带间联动实现根据传输带工作频率

    搅拌机与传输带间联动，要求传输带工作频率大于30Hz时，搅拌机才能起动，如传输带工作频率小于25Hz，搅拌机必须停机，怎样实现？

    搅拌机与传输带之间的联动关系如图4-23b所示，图中：

   M1-拖动搅拌机的电动机；

   UF1-控制M1的变频器；

   M2-拖动传输带的电动机；

   UF2-控制M2的变频器；

   KA-控制UF1是否运行的继电器，其动作由UF2的Y2输出端控制。

    将Y2输出端的功能预置为“频率检测”，并将检测频率fset预置为30Hz，滞后频率fh预置为5Hz，则Y2的输出信号如图a所示，系统的工作情况如下：

    当UF2的输出频率上升至30Hz以上时，Y2导通，继电器KA得电，其动合触点闭合，UF1开始起动；如果UF2的输出频率下降到(30-5=25) Hz以下时，Y2截止，KA断电，UF1降速并停止。

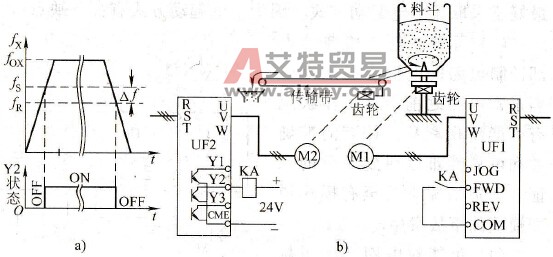

    图4-23    搅拌机与传输带联动控制

   a)变频器输出控制端信号  b）搅拌机与传输带示意图
