电力晶体管与普通晶体管有什么区别

    电力晶体管实际上是由两个或多个晶体管复合而成的复合晶体管（达林顿管）构成，如图10-16所示。也称为大功率晶体管(GTR)或双极晶体管( BJT)。复合后的集电极就作为GTR的C极；复合后的发射极就作为GTR的E极；复合后的基极就作为GTR的B极，如图a所示。

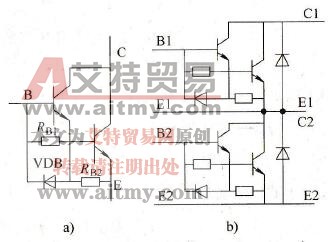

    图10-16    电力晶体管的内部电路

   a)单管模块电路b）双管模块电路

    由于在变频器内，主要用于逆变桥，故常把两个GTR集成到一起，做成双管模块如图b所示，也有把六个GTR集成到一起，做成六管模块的。

    又因为在变频器中，各逆变管旁边总要反并联一个二极管，所以，模块中的GTR旁边，都已经把反并联的二极管也放进去了。
