变频器按照主电路工作方式分类

    变频器的种类有很多，根据不同的分类方法将变频器分为：按交换环节方法分，交-直交变频器、交-交变频器；按主电路工作方式分．电压型变频器、电流型变频器；按电压的调制方式分，PAM变频器、PWM变频器；按工作原理分，V/F控制变频器、转差频率控制变频器、矢量控制变频器、直接转矩控制变频器；按用途分，通用变频器、高性能变频器。下边主要介绍按工作方式分类和按工作原理分类。

    ①电流型变频器。

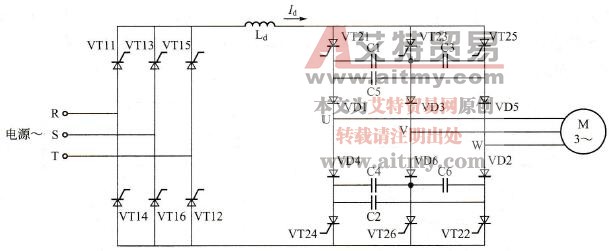

    图7-4给出了一种常用的交-直-交电流型变频电路。其中，整流器采用晶闸管构成的可控整流电路，完成交流到直流的变换，输出可控的直流电压U，实现调压功能；中间直流环节用大电感L滤波；逆变器采用晶闸管构成的串联二极管式电流型逆变电路，完成直流到交流的变换，并实现输出频率的调节。

    图7-4    交-直-交电流型变频电路

    电流型变频器在负载短路时能抑制过电流。电动机运转不稳定需要反馈控制，适用于一台变频器给一台电机供电的单电机传动，但可以满足快速启制动和可逆运行的要求。

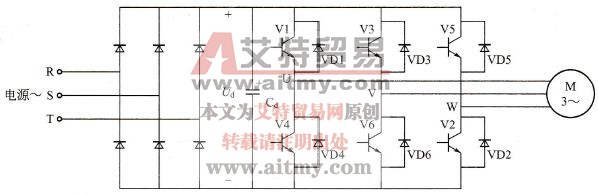

    ②电压型变频器。图7-5是一种常用的交-直-交电压型PWM变频电路。它采用二极管构成整流器，完成交流到直流的变换，其输出直流电压Ud是不可控的；中间直流环节用大电容Cd滤波；电力晶体管V1～V6构成PWM逆变器，完成直流到交流的变换，并能实现输出频率和电压的同时调节，VD1～VD6是电压型逆变器所需的反馈二极管。

    图7-5    交-直-交电压型PWM变频电路

    该电路为不可逆电路，故当制动时，通过反馈二极管产生的过电压将会引起直流电压泵升，故实用电路需在电容两端并联一个由电力晶体管V0和能耗电阻R组成的泵升电压的制动限制电路。

    电压型变频器在负载短路时易产生过电流，开环电动机也可能稳定运转，适用于作为多台电机同步运行时的供电电源但不要求快速加减的场合。
