平面磨床工作台的负荷特点

    平面磨床负荷图如图10-1所示。工作台一个循环周期有严格的规范，其负荷特点如下。

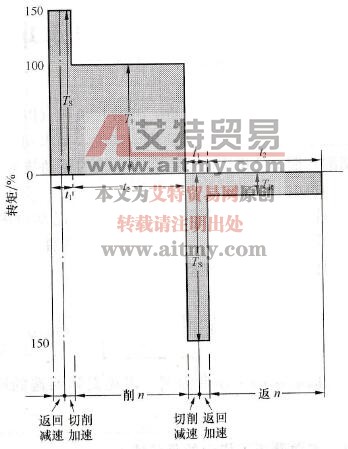

    图10-1    一个循环中转矩的变化

    ①工作台切削速度和返回速度相等。

    ②加减速转矩为额定转矩的150%。

    ③切削转矩设为额定转矩。

    设：Ts为加减速转矩(N·m)；TF为切削转矩(N·m)；TR为返回时转矩(N·m)；t1为工作台反向前制动时间；t2为返回和切削时间，则有效转矩TA(N·m)的计算公式为

   (10-1)

    假设额定转矩为T，则TR/T=a，Ts=1.5T，TF=T，TR=at，有效转矩TA可改写为

   (10-2)

    平面磨床的负荷率用AED%表示，则由式(10-2)可得

   (10-3)

    变频器应根据磨床的负荷率计算有效转矩和电动机功率。一般来说，电动机功率比正常恒转矩调速方式可减小到80%左右。
