变频器主回路的电压控制与电流控制方式

    变频器主回路分为电压型及电流型两类，控制方式也分为电压控制及电流控制两种。这两种方式，不管主回路是电压型还是电流型都可以适用。

    通用变频器采用电压控制方式，与输出频率成比例地控制输出电压。对于需要快速响应的场合则必须控制输出电流，这时可采用电源控制方式。

    1．电压控制

    通用变频器适用电压型的电压控制。表2-1中1项的IGBT变频器和GTO变频器，是在逆变器部分控制输出的电压和频率。输出电压的大小，可以利用半导体开关的导通率将输出电压调节成为正弦波状来控制。表2-1中2及4项的晶闸管变频器，是在整流器部分控制输出电压，在逆变器部分控制频率。

    2．电流控制

    对于要求类似直流电动机快速响应的场合，为了快速控制异步电动机的转距适用电流控制。

    表2-1中第5项的电流型晶闸管变频器，在逆变器部分控制频率，在整流器部分控制电流。该表中第3项，用晶体管和GTO构成的电压型变频器则适用这样的电流控制方式，利用逆变器部分的导通率将输出电流控制成为正弦波状。

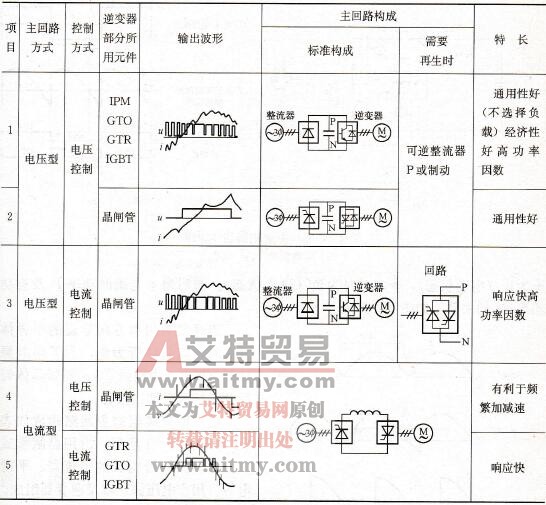

    表2-1    变频器种类
