SD-04变频调速电源CPU/ (I/O)电路图说

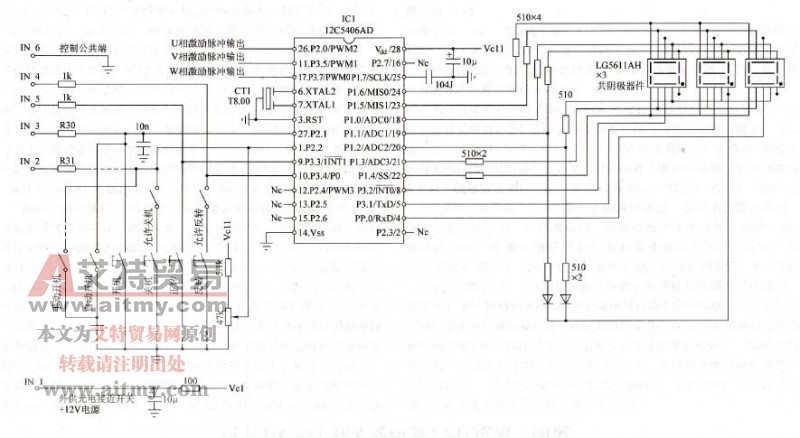

图八十四  SD-04变频调速电源CPU/(I/O)电路图

    在蔚为大观的变频器世界里，SD-04变频调速电源可称得上是一款“袖珍型”变频器了。其袖珍程度可盈握于掌，与一些温控计仪表相似。

    初次见到它，是在一个石膏板生产线，此机器与外接两只光电管配合，随时校正纸辊子的左右游移量，也被工人称为“校正电源”。适用电动机功率为百瓦级，功率较小。但麻雀虽小，五脏俱全，它不仅有变频三相电源的功能，而且在电路设计上相当有特色。

    电路用单片机作为中心控制部件，控制输入电路非常简洁，设有本机按键和外接控制端子。并提供外接光电管的+12V控制电源，配合外接光电管，可起到自动控制起、停的目的。据单机片烧写程序的不同和输入端子的稍加改动，可以做成校正专用和通用型变频电源。本电路是据‘“校正电源”测绘而成的，输入端子IN1～6如上图，当IN4、IN5分别与IN6接通时，即为正、反转控制。接通时输出，断开时停机。如将端子上的1kQ（R30、R31也为1lkΩ电阻）电阻换为负极向外的二极管，并同时更换写有通用型控制程序的单片机，则上述两个端子则成为瞬时接通，可定义正反转，另两端子可提供起动、停止的按钮功能。与普通变频器操作面板上的控制相似了。调速控制则由47kΩ电位器来完成，满量程的最高输出频率可达80Hz。数码显示管可显示输出频率和故障代码，为工作的监控提供方便。



    单片机12C5406AD输出3路相序可控的PWM脉冲，供后级驱动电路，进行功率放大后，驱动6只功率场效应晶体管，输出三相交流电源。

    此电路应用的单片机为不可解密型的，具有一定的技术垄断性。目前已形成批量生产，因造价低廉、性能不错和故障率低，在一些厂矿企业设备上也得到了广泛的应用。

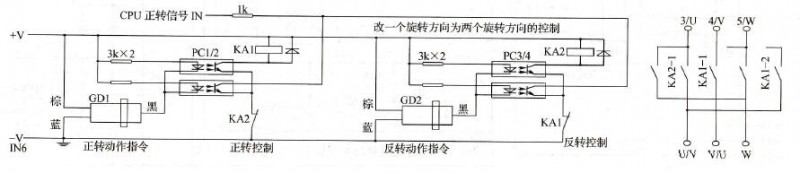

    故障实例：有显示，但操作失控。拆机检查，发现IN4、IN5端子的连接电阻（两只1kΩ的）均已烧黑碳化，询问用户，原来是误将该两输入端了接入了220V交流电源。更换两只电阻后，上电试机，出现只能正转，不能反转的故障现象。查单片机外围输入电路无异常，判断为误接强电压将单片机的反转信号输入脚击毁。从原供应厂商处购得单片机（需说明为校正电源还是通用型电源），更换IC1后修复。如一时不能购得单片机，可用下附电路应急修复之：用4只光耦和两只继电器，可实现输入正、反转信号和输出相序的同步切换。
