变频器接线中交/直流电抗器的选择要点

    变频器用电抗器是指专作为变频器周边设备的一类电抗器，是针对变频器特性而专门研制的，利用电感线圈的感抗阻碍电流变化的器件，主要分为交流电抗器和直流电抗器，如图3-28所示。

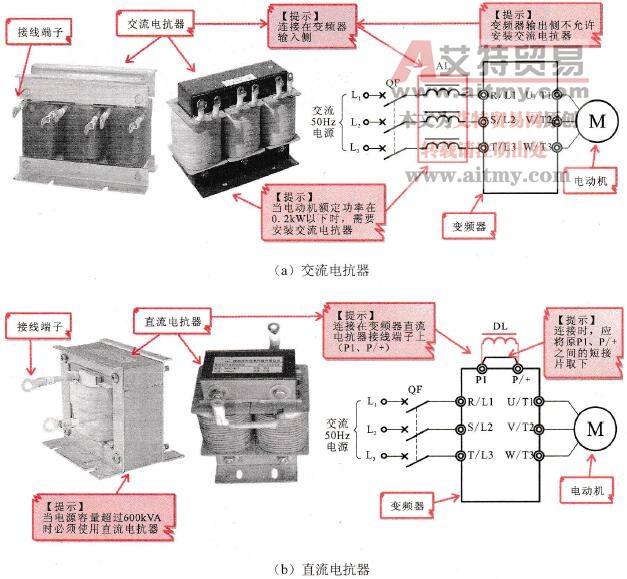

    图3-28    交流电抗器和直流电抗器实物外形及功能

    交/直流电抗器主要用来减小变频产生的高次谐波对电网的干扰，改善电源的功率因数，并限制电网上的冲击电流、波动电压对变频器的影响。

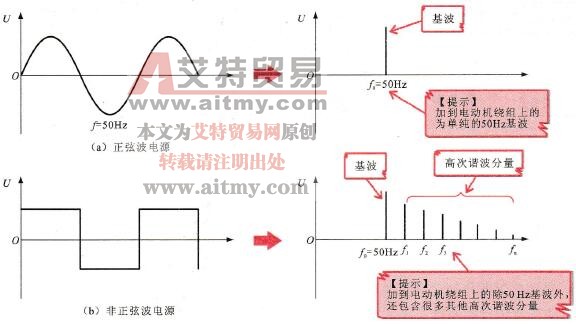

    变频器产生的高次谐波干扰是一种电磁波干扰。主要是指：目前较普遍的PWM型变频器，其产生的非正弦波电源具有很高的高次谐波电压分量，如图3-29所示。该电压分量将引起电动机定子铜损、转子铜损和铁损的增加，从而影响电动机的效率。

    图3-29    变频器输出的非正弦波电源中的高次谐波电压分量
