变频器按照电源性质分类

    在上述交-直-交变频器中，根据其中间电路部分电源性质的不同，又可将变频器分为两大类：电压型变频器和电流型变频器。

   (1)电压型变频器

    电压型变频器的特点是中间电路采用电容器作为直流储能元件，缓冲负载的无功功率。直流电压比较平稳，直流电源内阻较小，相当于电压源，故电压型变频器常选用于负载电压变化较大的场合，图1-24所示为电压型变频器结构。

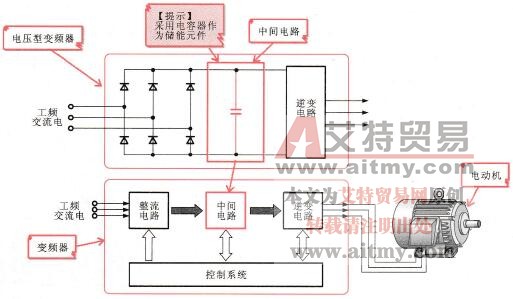

    图1-24    电压型变频器结构

   (2)电流型变频器

    电流型变频器的特点是中间电路采用电感器作为直流储能元件，用以缓冲负载的无功功率，即扼制电流的变化，使电压接近正弦波，由于该直流内阻较大，可扼制负载电流频繁而急剧的变化，故电流型变频器常选用于负载电流变化较大的场合，适用于需要回馈制动和经常正、反转的生产机械，图1-25所示为电流型变频器结构。

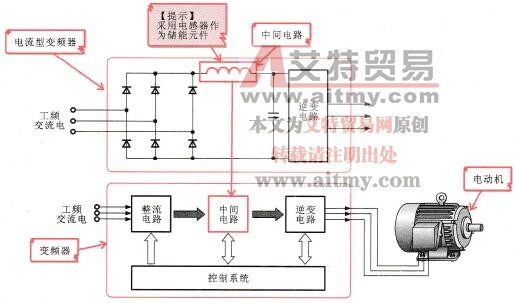

    图1-25    电流型变频器结构

    电压型变频器与电流型变频器不仅在电路结构上有所不同，其性能及使用范围也有所差别，表1-2所列为两种类型变频器的比较。

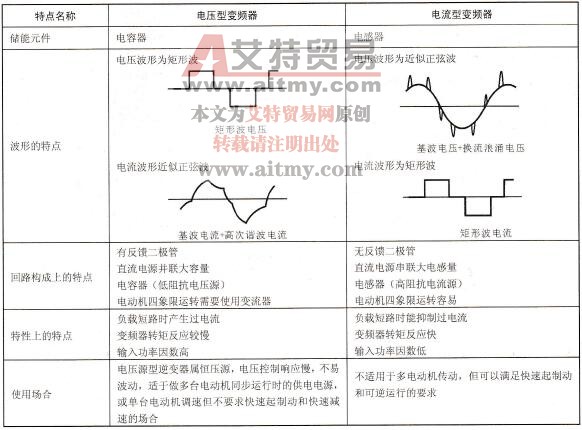

    表1-2    两种类型变频器的比较
