交-交变频器主电路形式

来源:艾特贸易2017-07-28

简介交 - 交变频器的主电路形式(如图 5-5 ~图 5-11 所示)是三相输出的电路。这是因为这种变频器主要用于中压大容量交流电动机,几乎没有采用单相的。为了便于对比各电路的特点,表

    -交变频器的主电路形式(如图5-5~图5-11所示)是三相输出的电路。这是因为这种变频器主要用于中压大容量交流电动机,几乎没有采用单相的。为了便于对比各电路的特点,表5-1列出了相应的定量数据。所有电路中的环流电抗器有时可以省去,这取决于控制方式及使用要求。

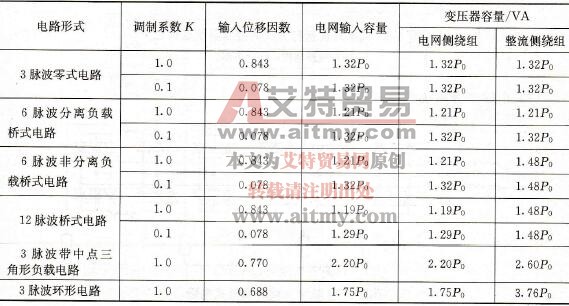

    5-1    各种电路形式的3相输出交-交变频器变压器容量及输入位移周数

    (负载输入位移为13相总输入功率为P0

各种电路形式的3相输出交-交变频器变压器容量及输入位移周数

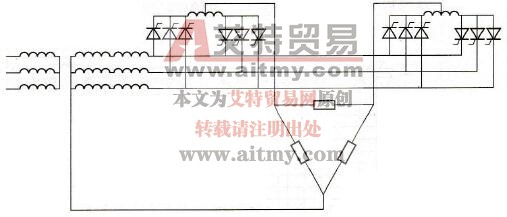

   (1)3脉波零式电路如图5-5所示。

3脉波零式电路

    5-5    3脉波零式电路

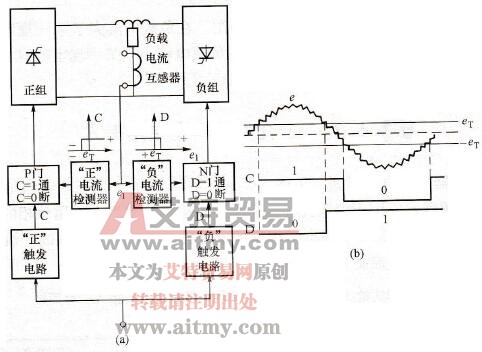

   (2)局部环流运行方式控制系统,如图5-6所示。

 局部环流运行方式的控制系统结构图

    5-6    局部环流运行方式的控制系统结构图

   (a)线路结构;(b)波形

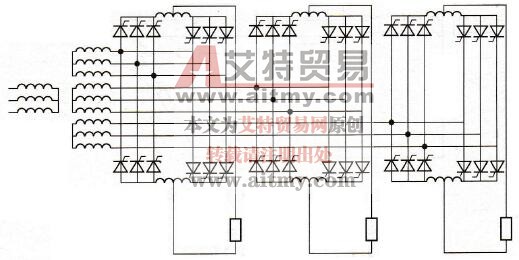

   (3)6脉波分离负载桥式电路如图5-7所示。

6脉波分离负载桥式电路

    5-7    6脉波分离负载桥式电路

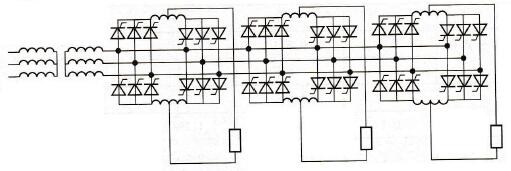

   (4)6脉波非分离负载桥式电路如图5-8所示。

6脉波非分离负载桥式电路

    5-8    6脉波非分离负载桥式电路

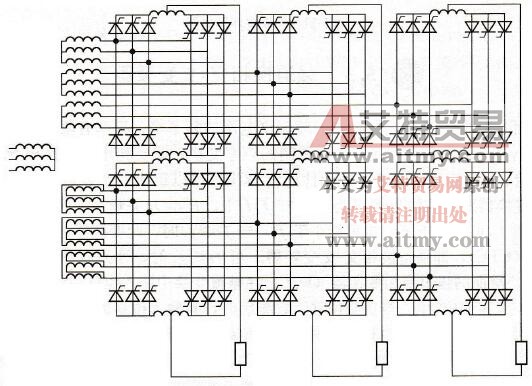

   (5) 12脉波桥式电路如图5-9所示。

12脉波桥式电路

    5-9    12脉波桥式电路

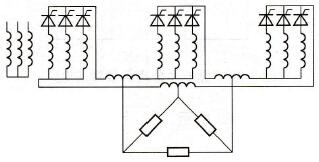

   (6)3脉波带中点三角形负载电路如图5-10所示。

3脉波带中点三角形负载电路

    5-10    3脉波带中点三角形负载电路

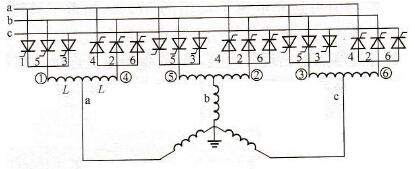

  (7)3脉波环形电路如图5-11所示。

3脉波环形电路

    5-11    3脉波环形电路
