变频器在路电阻的测量

    1．输入端在路电阻的测量

    当变频器出现了内部断相等故障，可以通过测量直流电阻来判断。测量输入端的直流电阻，就是测量R、S、T到P点或N点的直流电阻。

   (1)指针式万用表电阻档结构

    图8-8a是指针式万用表电阻档的内部接线图，表内接有电源，当在表笔两端接有电阻，回路中有电流流过，表针摆动。根据欧姆原理，当E-定，回路中电流（表针的摆动角度）和电阻的阻值大小成正比，通过表针摆动角度，可读出被测电阻的阻值。

   (2)二极管和IGBT导电特性

    二极管是由一个半导体PN结组成，具有单方向导电特性。在二极管加上正向电压，二极管导通，加上反相电压，二极管截止。如图8-8b所示。

   IGBT是电场控制元件，只要在它的门极G和发射极之间加上一定的UGE和在C、E之间加上UCE，IGBT即可导通。它的等效电路如图8-8c所示，由等效电路可见，用万用表电阻档测量，好的管子3个电极之间都不导通。

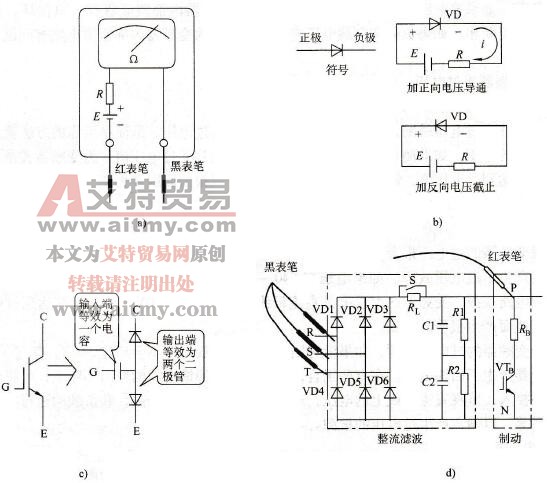

    图8-8    万用表在路测电阻

   a)指针式万用表电阻档b）二极管导通极性c）IGBT等效电路d）变频器整流电路

   (3)测量方法

    测量方法为将47型指针式万用表，打到电阻R×10或R×100档（用低阻档，不要用R×1k或R×10k档），测量之前万用表先校零。

    将黑表笔分别接到电路的R、S、T端，红表笔接电路的P端，加在VD1~VD3上的电压为正向电压，根据二极管加正向电压导通，万用表的表针正向摆动。测量那一只管子时表针不摆动，那只管子开路。

    将红表笔分别接到电路的R、S、T端，黑表笔接电路的P端，加在VD1~VD3上的电压为反向电压，根据二极管加反向电压截止，万用表的表针不摆动。测量那一只管子时表针摆动，那只管子短路。

    将黑表笔分别接到电路的R、S、T端，红表笔接电路的N端，加在VD4~VD6上的电压为反向电压，万用表的表针不摆动。测量时那一只管子时表针摆动，那只管子短路。

    将红表笔分别接到电路的R、S、T端，黑表笔接电路的N端，加在VD4~VD6上的电压为正向电压，根据二极管加正向电压导通，万用表的表针正向摆动。测量时那一只管子表针不摆动，那只管子开路。

    2．测量直流母线电阻

    测量直流母线上的直流电阻，用以判断制动选件质量的好坏。将万用表打到电阻档，测量P、N两点之间电阻（黑表笔接P，红表笔接N），如果该阻值很低，可能制动选件短路。

    3．测量输出端直流电阻

    测量方法与测量输入电阻相同。从电路结构看，逆变电路的6只续流二极管VD7~VD12和整流电路的6只二极管接法相同，因为6只开关管IGBT在正常情况下电极之间是不导电的，如果假设6只开关管是好的（没有击穿短路），可将其视为开路，则6只续流二极管的测量方法与6只整流二极管的测量方法相同。

    需要说明的是，当主电路中整流或开关器件出现了短路故障，都会造成电路严重过电流，变频器不能起动；如果某个器件出现了开路故障，整流二极管有一只开路，造成输入断相欠电压；输出IGBT有一只开路，造成输出断相。当某个器件开路，我们换上相同规格的器件之后电路既可以正常工作；如果是有的器件短路，将坏的器件换掉之后，还要对相关器件认真检查，因为短路器件的波及面很广，一定还会有很多器件被一同烧毁。
