变频器输入触点控制端子的通断控制

    触点控制端子又称为数字控制端子，是以“通”、“断”来进行控制的，因此其控制信号是以“有”和“无”相区别。

    1．触点开关控制

    将需要控制的端子由手动开关、继电器触点开关及PLC的触点输出量等进行控制，这是应用较多的一种控制方法。如图7-22a中，用继电器的KA1、KA2动合触点控制变频器的正转和反转；用点动开关SB控制复位等。当远距离控制时，控制线要加屏蔽，如图7-22b所示。

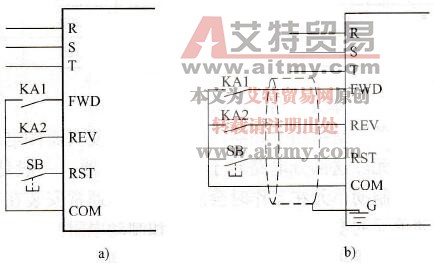

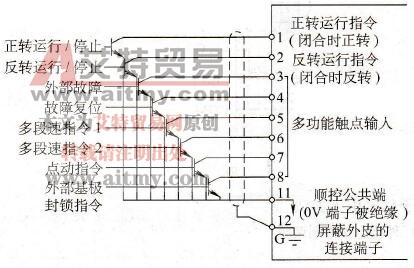

    图7-22    触点开关控制

   a)近距控制b）远距控制

    触点开关控制的控制电路与变频器没有直接的电联系，应用时无需考虑它们之间的相互影响。

    2．晶体管开关控制

    用品体管“饱和”与“截止”作为开关信号。当给晶体管基极加入控制信号时，晶体管饱和导通，此时相当于开关闭合；当没有控制信号时晶体管截止，此时相当于开关断开。图7-23是晶体管作为开关控制的电路图。

    用晶体管进行端子的开关控制，常用于PLC、单片机等对变频器的控制，应用时要注意解决控制电路与变频器之间共地点及电压匹配等问题。

    3．光耦合器开关控制

    由光耦合器作为端子的开关控制信号，电路如图7-24所示。当给光耦合器通入电流，发光二极管发光，光敏晶体管饱和导通．相当于开关闭合；当光耦合器没有信号输入，光敏晶体管截止，相当于开关断开。光耦合器控制的控制电路与变频器之间各自构成回路，也没有电的联系，使用方便。

    图7-23    晶体管开关控制

    图7-24    光耦合器开关控制

    以上介绍的几种控制方法各有其特点，应用时可根据具体情况选择使用。
