变频器多功能输出端的应用示例
来源：艾特贸易2017-10-11
简介生产要求： 1 ）传送带电动机的工作频率必须大于 30Hz ，料斗电动机才能起动，以免物料在传送带上堆积。 2) 如传送带电动机的工作频率低于 25Hz ，料斗电动机必须停止。 功能预置：
生产要求：1）传送带电动机的工作频率必须大于30Hz，料斗电动机才能起动，以免物料在传送带上堆积。
2)如传送带电动机的工作频率低于25Hz，料斗电动机必须停止。
功能预置：传送带变频器的功能预置如下：
Y1输出端子——预置为频率检测功能。
频率检测值——预置为30Hz。当工作频率超过30Hz后，继电器KA得电，M2起动。
频率检测滞后——预置为5Hz，当工作频率低于25Hz时，KA失电，M2停止。

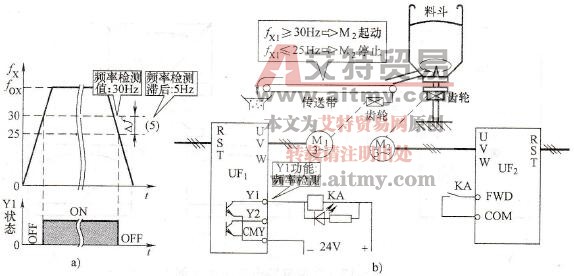

图5-19 多功能输出端应用示例
a)频率检测及滞后的含义b）控制电路
