SB80A/B变频器主回路端子图
来源：艾特贸易2017-10-24
简介SB80A/B 变频器主回路端子如图 1-49 所示。 图 1-49 SB80A/B 变频器主回路端子图 (a) SB80A ／ B-2.2T4~SB80A/B~15T4 机型； (b) SB80A/B-18.5T4~SB80A/B-22T4 机型； (c) SB80A ／ B-30T4 ~SB80A ／ B-110T4 机型 SB80A/'
SB80A/B变频器主回路端子如图1-49所示。
图1-49 SB80A/B变频器主回路端子图
(a) SB80A／B-2.2T4~SB80A/B~15T4机型；(b) SB80A/B-18.5T4~SB80A/B-22T4机型；
(c) SB80A／B-30T4 ~SB80A／B-110T4机型
SB80A/'B变频器主回路端子功能说明，见表1-16所列。

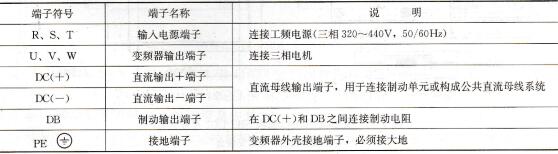

表1-16 SB80A／B变频器主回路端子名称及说明
