多脉波电路对变频器谐波的影响

    众所周知，中（高）压变频器对谐波要求严格，控制谐波量在交-直-交电压源型变频器中，交流变直流脉波数对谐波影响较大，一般如下式

式中  In-某次谐波电流(A)；

   n-某次谐波1，2，3，……，n次；

   I1-基波电流(A)；

   k-整流脉波数6，12，24，30……。

    由式可看出谐波含量与脉波数成反比，如6脉波，则为；12脉波，则为。脉波数对电源电流、电压失真的比较如表10-7所示，因此中压变频器为了减小谐波，往往都采用多脉波数整流，由表10-7看出，在中（高）压变频器中，不管是电流源型或电压源型，大部分都采用多脉波数整流，总电流失真、总电压失真均小很多。

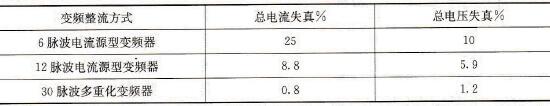

    表10-7    整流脉波对电源电流、电压失真比较
