变频器输入检测电路及检修技术方法

    CPU是变频器的控制中心，在输入方面，它除了要接受外部端子输入信号外，还要接受反映内部电路情况的信号（如内部电路过流、过压等），在输出方面，它除了要往外部输出端子输出信号外，还要发出信号控制内部电路（如发出驱动脉冲）。

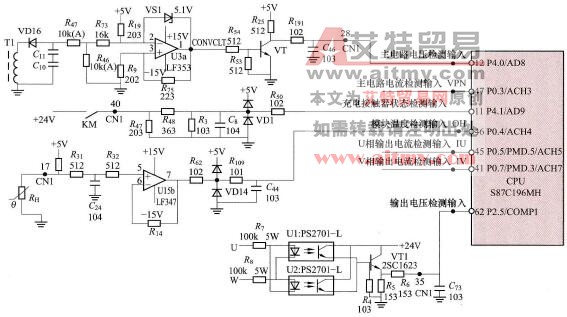

    输入检测电路用来检测变频器某些电路的状态及工作情况，并告之CPU，以便CPU作出相应的控制。图6-16是一种典型的CPU输入检测电路，其输入检测内容较全面。

   (1)主电路直流电压检测输入电路。开关变压器T1二次绕组上负下正电动势经VD16对C11、C10充电，在电容上充得上负下正的负压，它送到U3a反相放大后输出，去三极管VT的基极，放大后送到CPU的12脚，CPU根据12脚电压来判断主电路电压的高低。主电路直流电压越高，C11、C10上的负压越高，VT基极的正压越高，CPU的12脚电压越低。

    该电路常见故障为变频器报过欠电压(OL)或过电压。当VD16、R47、R73开路时，U3a的2脚电压很高，1脚输出低电平，三极管VT截止，CPU 12脚电压很高，CPU会误以为主电路电压很低而报OL，另外R54、VT开路也会使CPU 12脚电压很高。当VT、C46短路或R25开路时，CPU 12脚电压很低，CPU会报过电压。

   (2)充电接触器状态检测输入电路。变频器在刚通电时，输入电源通过整流电路和充电电阻对储能电容充电，当储能电容两端电压达到一定值时，让充电接触器触点闭合。变频器正常工作时，整流电路始终通过接触器触点对储能电容充电，如果正常工作时接触点处于断开，储能电容充电仍需经过充电电阻，充电电流较小，电容两端电压偏低，主电路不能正常工作。为此，有些变频器设有充电接触器状态检测电路，在变频器正常工作时如果CPU检测到充电触点仍断开，则停机保护。在图6-16中，由开关电源为充电接触器KM的触点接供24V电压，如果触点处于断开状态，CPU的11脚输入为低电平，触点闭合时CPU的11脚输入为高电平。

    图6-16    一种典型的CPU输入检测电路

    访电路常见故障为变频器报充电接触器故障或欠电压故障。例如当R48、R50开路，C8短路，都会使CPU的11脚输入为低电平，CPU会误以为充电接触器触点未闭合，而作出充电接触器故障报警。

   (3)模块温度检测输入电路。RH为温度检测传感器（热敏电阻），当模块温度变化时，RH的阻值会发生变化，U15b的5脚电压也会变化，送到CPU 46脚的电压随之变化。如果模块温度过高时，会使CPU 46脚电压达到一定值，CPU则认为模块温度过高，会作出过热报警，并停机保护。

    该电路常见故障为变频器报过热(OH)故障。当变频器报OH故障时，可检查整流和逆变模块是否真正过热，若温度正常，应检查CPU 46脚外围的温度检测电路，在检查时，用导线短路温度传感器RH，同时测量CPU 46脚电压有无变化，若无变化说明RH至CPU 46脚之间的电路不正常，因为该电路无法将RH阻值变化引起的电压变化传递给CPU，若有变化则可能是温度传感器损坏。

   (4)输出电压检测输入电路。由输出电压检测电路送来的U、W相检测电平送到光电耦合器U1、U2，U1、U2导通，如果输出电压过高，U、W检测电平为高电平，U1、U2导通，三极管VT1也导通，CPU的62脚得到一个高电平信号。

    该电路常见故障为变频器报过电压故障。例如U1、U2的光敏管短路，VT1短路，CPU 62脚输入高电平，而作出过电压报警。

    (5)其他输入电路。CPU还具有检测主电路输入电流、逆变电路U、V相输出电流等功能。
