变频器三相输入电压检测电路及检修技术方法

    三相输入电压检测电路用来检测三相输入电压是否偏低或存在缺相。当变频器三相输入电压偏低或缺相时，主电路的直流电压也会偏低，若强行让逆变电路在低电压下继续工作，可能会损坏逆变电路，三相输入电压检测电路检测到输入电压偏低或缺相时会送信号给CPU，CPU会作出停机控制。

   (1)电路分析。三相输入电压检测电路如图6-3所示。三相交流电压通过R、S、T三个端子进入变频器，分作两路：一路去主电路的整流电路。对主电路的储能电容充得500多伏的电压，另一路经压敏电阻和阻值很大的电阻降压后送到VD17～VD22构成的整流电路，对C44充电，在C44上得到上正下负的电压。如果R、S、T端子输入的三相交流电压正常，主电路储能电容两端电压正常，三相输入电压检测电路中的C44两端电压较高，它通过PC13内部发光二极管击穿稳压二极管VD23，有电流流过PC13，PC13内部光敏管导通，产生一个低电平信号去CPU；如果R、S、T端子输入的三相交流电压中有一相电压偏低或缺少一相电压，主电路储能电容两端电压下降，同时三相检测电路该相输入压敏电阻不能导通，只有两相电压送入检测电路，C44两端电压下降，无法通过PC13内部发光二极管击穿稳压二极管VD23，PC13内部光敏管截止，产生一个高电平信号去CPU，CPU发出输入断相报警，并作出停机控制。

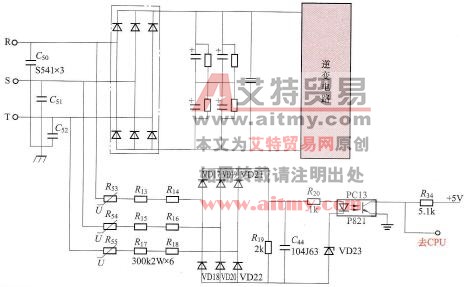

    图6-3    三相输入电压检测电路

   (2)故障检修。图6-3所示的三相输入电压检测电路的常见故障为变频器报输入断相。

    故障原因：

   1)三相输入电压检测电路中有一相电路存在元件开路，如R53、R13、R14、VD17开路。

   2) R20、VD23、PC13开路。

   3) C44短路。
