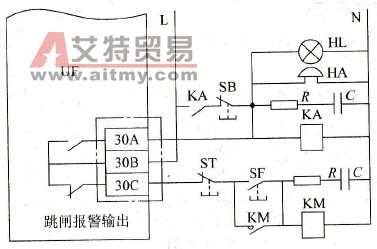

• 怎样利用变频器报警输出端子

  变频技术

  对报警输出端子的利用主要有两个方面，具体电路如图 4-16 所示。 图 4-16 报警端子的应用电路 1 ．切断变频器电源。图中接触器 KM 是用来接通变频器电源的，报警输出的动断（常闭）...

  阅读更多

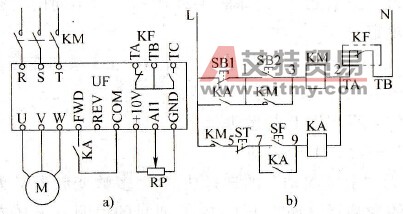

• 怎样正确地控制电动机的起动和停止

  变频技术

  正确控制电动机起动和停止的参考电路如图 4-25 所示。接触器 KM 用于控制变频器接通和断开电源；继电器 KA 用于接通正转（或反转）的控制电路。控制过程应该满足两个要求： 1 ．通...

  阅读更多

• 怎样设计直接起动的故障切换电路

  变频技术

  继电器控制的切换电路如图 4-36 所示。为了使变频器切断电源后，其控制电路能够继续起作用，应将变频器内部的控制电源“ S1-T1 ”接至接触器触点的前面。 此电路可以由人工选择工...

  阅读更多

• 怎样选择和处理变频器外接测量仪表

  变频技术

  变频器的外接模拟量输出端子主要用于测量变频器的运行数据，如输出频率、输出电流和输出电压等，如图 4-17a 所示。 但变频器所提供的模拟量信号都是与被测参数成正比的低压直流...

  阅读更多

• 变频运行的情况下怎样更改电动机的旋转方向

  变频技术

  众所周知，任意交换电动机的两根电源线，就可以更改电动机输入侧的相序，从而改变电动机的旋转方向，如图 4-26a 所示。在变频运行的情况下，如何更改呢？ 图 4-26 更改电动机的旋...

  阅读更多

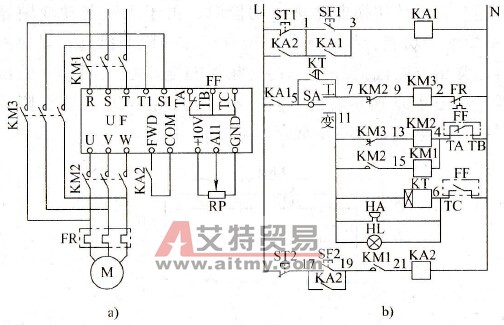

• 怎样设计自耦变压器起动的故障切换电路

  变频技术

  容量较大的电动机用于工频电源时，大多具有降压起动环节。自耦变压器降压起动是常用的方法之一，在配用了变频器后的故障切换电路，如图 4-37 所示，控制电路的工作过程如下：...

  阅读更多

• 变频器外接仪表的读数与显示屏不一样，怎么办

  变频技术

  通常有两种办法： 1 ．设定调整。即通过功能预置来校准。例如： 康沃 CVF-G2 系列变频器中： 功能码 b-12 预置模拟输出 AM 端子的增益，数据码范围是 0.50 ～ 2.00 ； 功能码 b-13 预置模拟...

  阅读更多

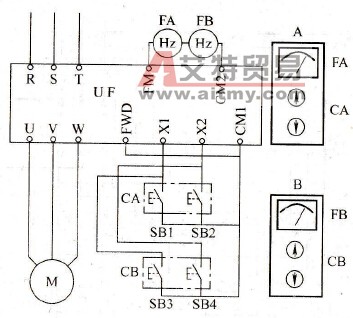

• 锅炉风机变频调速时，要求在炉前和楼上控制室

  变频技术

  可利用变频器输入控制端子中的升速和降速功能来实现。如图 4-27 ，将变频器输入端子中的 X1 和 X2 分别预置为升速端子和降速端子。将两组按钮开关分别装在两个操作盒内： CA 为炉前...

  阅读更多

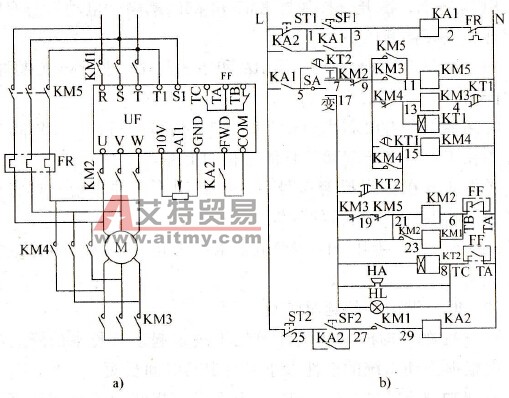

• 怎样设计Y-△起动的故障切换电路

  变频技术

  如图 4-38 所示，控制电路的工作过程如下： 1 ．直接工频运行。将切换开关 SA 旋至“工”（“工频运行”）位→ SA (5-7) 接通。 按起动按钮 SF1 →继电器 KA1 得电，这时： KA1 (1-3) 闭合→...

  阅读更多

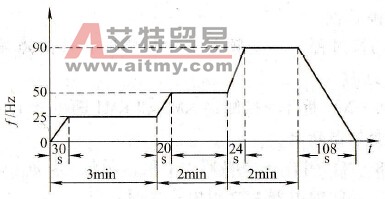

• 脱水机实现低速运行3min后又分别用中速和高速各

  变频技术

  某脱水机，要求低速运行 3min 后又分别用中速和高速各脱水 2min ，各转速段都要有指示灯指示，怎样实现？ 根据用户要求，作出运行程序如图 4-39 所示。共分三个程序段： 图 4-39 甩干...

  阅读更多
