耐德德Vijeo-Designer的多媒体

    Vijeo-Designer提供了自定义的视频显示组件，读者可以利用目标机器的摄影机进行录制并显示实况视频画面。视频显示像素不能小于160×120，在单个画面中同一时间只能有两个视频显示。

    读者还可以通过视频进行显示实况视频（来自于目标机器的摄影机）、录制实况视频（使用目标机器的摄影机的视频源）、播放目标机器中的录像视频或者目标中添加的视频、对视频屏幕进行截取并且保存至文件这些操作，也可打印和使用图像捕捉显示器显示屏幕快照或视频快照这些操作。

    1．绘制视频显示

    首先在图形对象工具栏中单击视频显示图标，然后在画面上单击画出指示灯区域后拖曳到适合大小，单击鼠标左键将弹出视频显示设置对话框，如图6-63所示。

    在【显示实况】视频里对视频显示进行设置，使目标机器的RCA复合端口处连接的视频摄影机中的内容可以同步显示在画面上的视频显示中。

    在【播放文件】视频里设置视频显示以播放视频文件。

    在【显示弹出式键盘】视频里在显示中启用弹出式键盘，选择启用实况视频键盘、启用实况／录像视频键盘、启用实况／播放视频键盘和启用实况／录制／播放视频键盘。

    2．视频录制控制变量

    读者在启用了目标属性中的【视频】属性后，视频录制控制变量将会被自动创建，可以使用设备来更新控制变量，如图6-64所示。

    图6-63  视频显示对话框

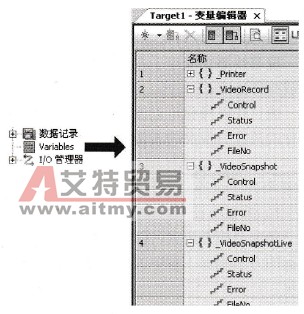

    图6-64  属性图

    (1)视频录制变量介绍

    视频录制控制变量：变量VideoRecord．Control是视频变量的一种，用于控制视频录制操作。

    视频录制状态变量：变量ⅥdeoRecord.Status是视频变量的一种，用于存储视频录制操作期间的状态的值。

    视频录制错误变量：变量VideoRecord.Error是视频变量的一种，用于存储视频操作期间产生的错误的错误号。

    视频录制文件名，用于控制视频文件名的整型变量。文件号变量的范围是0～65536。

    (2)视频快照变量介绍

    视频快照控制变量，用于重放快照与实况快照的快照控制变量是：VideoSnapshot.Control与VideoSnapshotLive.Control.

    视频快照状态变量，用于重放快照与实况快照的快照状态变量是： VideoSnapshot．Status与VideoSnapshotLive.StatUS.

    视频快照错误变量，用于重放快照与实况快照的快照错误变量是：  VideoSnapshot.Error与VideoSnapshotLive.Error.

    视频快照文件号，用于显示控制视频快照文件名的整型变量。文件号变量的范围是0～65536。

    视频快照保存／打印清除选项，当执行快照保存或打印操作时，【保存／打印清除选项】用于将快照变量的值复位为0。

    3．使用连接设备中的控制变量

    使用连接设备中的控制变量是由外部设备来进行控制的，可以通过使用外部变量来实现。通过将外部变量赋给控制变量，还可以利用外部设备来更新控制变量的值。

    将设备地址设置为控制变量时，首先创建一个外部变量，打开属性设置显示出控制变量的属性，然后选择【从变量中读取】或【写入变量】选项，接着单击其旁的省略框进入变量列表对话框，选择需读取或写入的变量，然后单击【确定】，相关变量即出现在控制变量的属性中了。

    4．屏幕快照的保存与打印

    屏幕快照功能用于在Runtime期间对目标机器的屏幕进行快照，并且将它保存为.jpeg格式或打印出来。

    通过快照操作可以设定快照文件名，并且可以指定文件的压缩方式。设置快照(.jpeg)文件的质量。快照的质量越高，其文件越大；反之，快照的质量越低，其文件越小。
