三菱可编程序控制器分类

    1．微型PLC    微型PLC均为整体式结构，体积小，价格便宜。近期广泛使用的微型PLC主要是FXON系列，该系列有24点、40点、60点3种基本单元，40点扩展单元，以及8点、1 6点扩展模块。在基本单元上连接扩展单元或扩展模块，I/O最大可达128点。FX0N系列PLC型号、规格见表4-1。    表4-1 FX0N系列PLC型号、规格

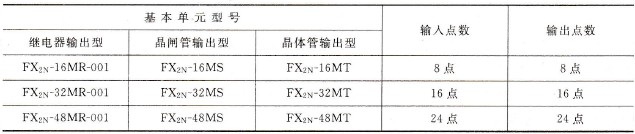

    2．小型PLC    小型PLC主要有FX2系列，该系列为整体式结构，由基本单元、扩展单元、扩展模块、通信适配器和特殊模块组成。在基本单元上连接扩展单元或扩展模块．可增加输入或输出点数，从而灵活地改变系统的输入、输出点数比例，I/O最大可达256点。    FX2N系列是新推出的小型PLC，也是整体式结构，是FX2系列的换代产品，各种功能都有了全面的提升。FX2N系列有16点、32点、48点、64点、80点和128点6种基本单元，32点、48点两种扩展单元，以及16点扩展模块。在基本单元上连接扩展单元或扩展模块，I/O最大可达256点。FX2N系列PLC基本单元、扩展单元及扩展模块的型号、规格见表4-2。艾特机械网 www.jxsell.com    表4-2 三菱FX2N系列PLC的型号、规格
    3．中型PLC    中型PLC常用的是AnS/QnAS系列，为模块式结构，有10种型号的CPU模块、配置齐全的I/O模块和多达50种的特殊功能模块。I/O可达256～1024点。该系列PLC指令系统丰富，提供PID、浮点运算、三角函数等高级应用指令，具有较强的网络功能。新近推出的中型PLC是QPLC系列。该系列为模块式结构，功能较齐全，运算速度快，可根据控制系统的需要灵活地组合成最佳的配置。QPLC系列分为A模式和Q模式两类，共8种型号的CPU模块，并可兼容AnS系列的I/O模块。QPLC系列可加7个扩展基板，总模块数可达64个，I/O可达4096点，具有中型机的规模，大型机的功能。    4．大型PLC    大型PLC主要有AnA/QnA系列，为模块式结构，有12种型号的CPU模块、配置齐全的I/O模块和大量的特殊功能模块，I/O可达4096点。该系列PLC功能齐全、容量大、速度快，提供结构化编程环境，可多个设计者同时编程和调试，以减少软件开发成本，其具有强大的通信功能，可实现高速通信。
